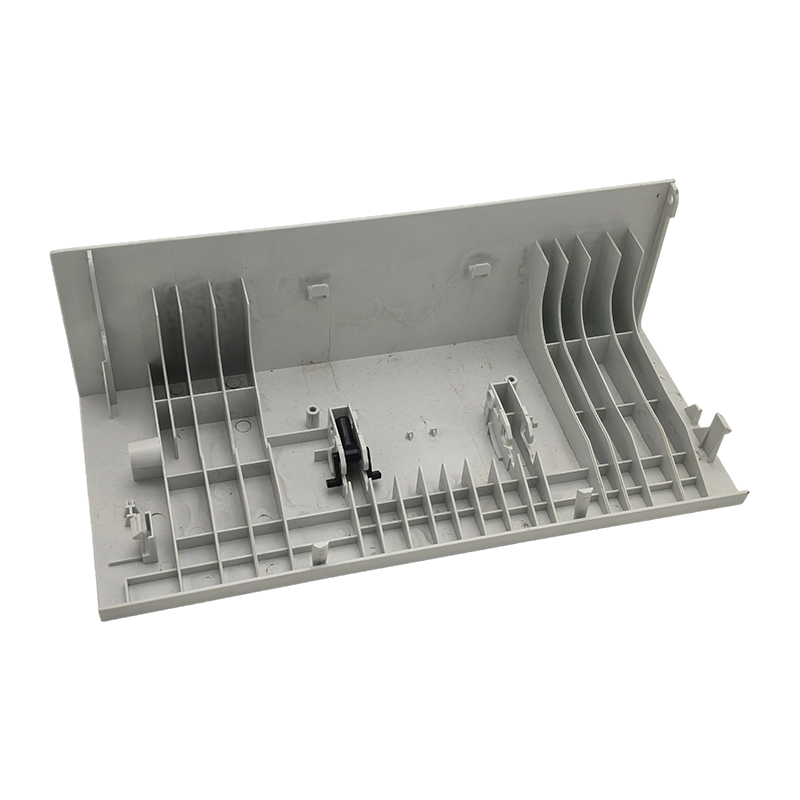

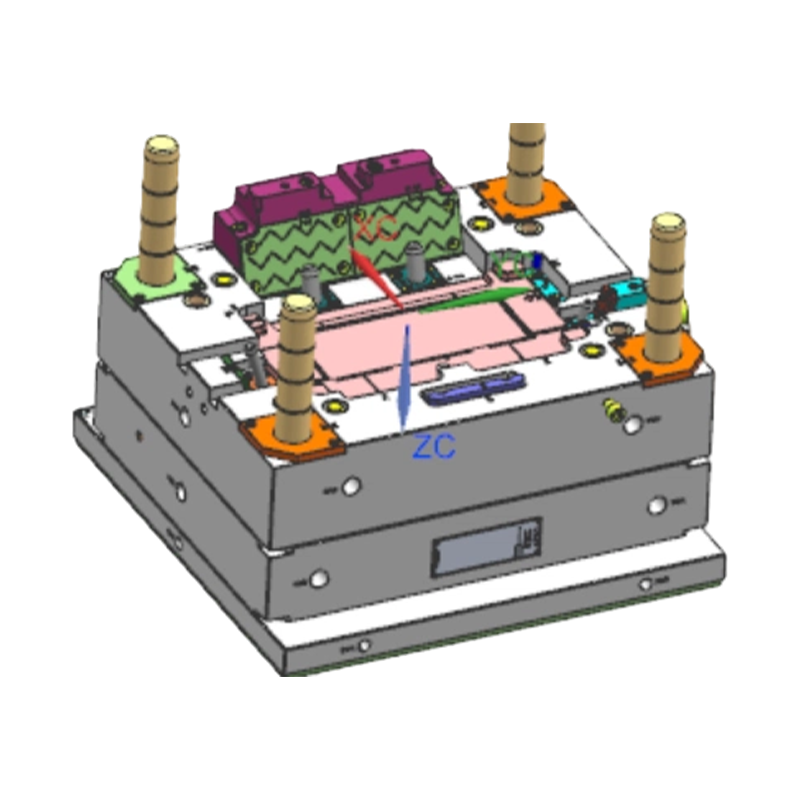

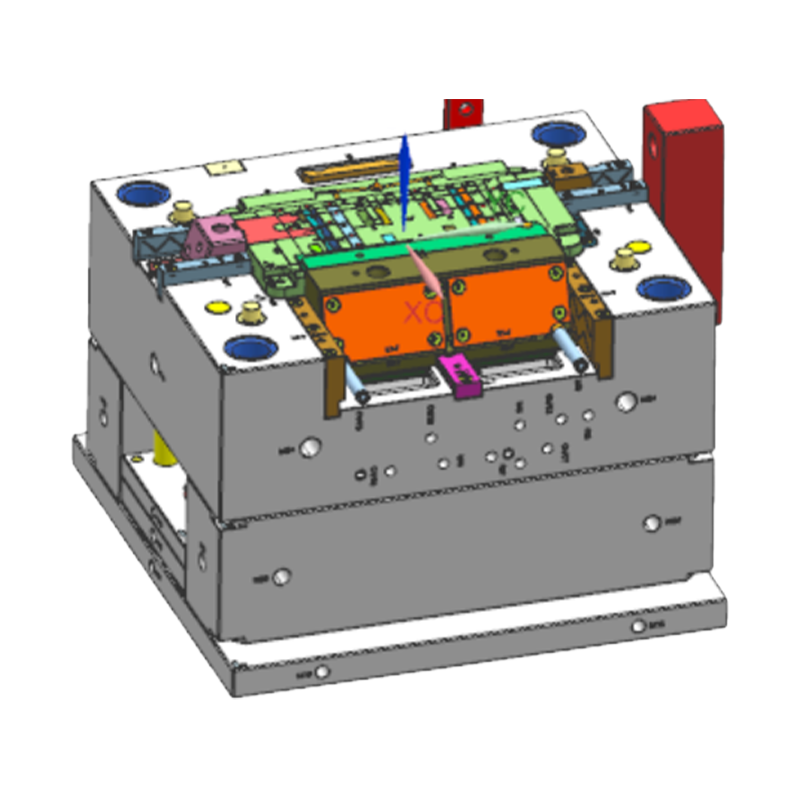

프린터 뒷면 커버 사출 금형 부품

제품 사양
프린터 후면 덮개 패널

• 호환 가능한 재료: 난연성 ABS(UL94 V0), PC/ABS 합금 — 난연성과 내충격성을 결합
• 구조적 특징: 환기 슬롯 개구부, 인터페이스 컷아웃, 용지 경로 개구부 및 스냅핏/나사 보스 장착 구조를 갖춘 얇은 벽 대형 쉘
• 치수 정확도: 엄격하게 제어되는 측면 패널과 바닥 쉘에 간격을 맞춥니다. 어셈블리 요구 사항에 따라 설정된 분할선 위치
• 표면 마감: 텍스처 에칭(VDI/MoldTech 표준) 또는 페인트 마감; 눈에 보이는 싱크 마크, 웰드 라인, 플로우 마크가 없는 표면
• 조립 구성: 결합된 스냅핏 및 나사 보스 고정; 퀵릴리즈 설계 요구 사항 지원
• 색상: 고객이 지정한 색상 코드에 맞춰 사출 성형; 천연 레진 컬러 또는 마스터배치 블렌딩 지원

프린터 플라스틱 부품(일반 사양)

• 호환 가능한 재료: ABS, PC/ABS, PP, HIPS, 난연성 ABS/PC (UL94 V0/V2)
• 부품 유형: 외부 쉘 패널, 기능적 구조 부품, 용지 가이드, 잉크 카트리지 수납부 커버, 제어판 프레임, 내부 구조 지지대
• 금형 유형: 슬라이더 및 리프터 배출 메커니즘을 갖춘 단일/다중 캐비티; 핫 러너 시스템 지원
• 표면 마감: 텍스처 에칭, 경면 광택, 도료 베이스 표면 처리 - 부품 외관 등급 분류에 따라 적용
• 치수 공차: 도면 사양에 따른 외관 결합 표면 공차; 엄격하게 제어되는 얇은 벽 부품의 벽 두께 균일성
• 보조 프로세스: 초음파 용접, 스냅핏 조립, 라벨 부착 및 다중 부품 완성 부품 조립
• 인증된 재료: 지원 테스트 문서와 함께 제공되는 UL, RoHS 및 SGS 인증 원자재

응용 분야
프린터 후면 덮개 패널s and Plastic Components:

• 잉크젯 프린터 본체 후면 덮개, 용지함 후면 정지 장치 및 잉크 카트리지함 덮개
• 레이저 프린터 후면 도어 덮개, 용지 경로 액세스 덮개 및 토너 카트리지함 도어
• 다기능 프린터(MFP) 스캐너 덮개, ADF 용지 공급 덮개 및 측면 패널
• 라벨 프린터 및 바코드 프린터 본체 쉘 및 미디어 수납부 커버
• 와이드 포맷 플로터 본체 패널 커버 및 롤 미디어 구획 구조 부품
• 3D 프린터 쉘 패널, 필라멘트 공급 메커니즘 커버 및 전자 인클로저 패널

FAQ 및 기술 고려사항
Q1: 프린터 후면 덮개 패널은 표면적이 크고 성형 후 상당한 변형이 나타납니다. 이 문제를 어떻게 해결합니까?
대형 얇은 벽 커버 패널의 뒤틀림은 프린터 하우징 사출 성형에서 흔히 발생하는 문제입니다. 이는 고르지 못한 냉각으로 인해 부품 전체에 차등 수축이 발생하고, 최적이 아닌 게이트 배치로 인한 불균형 충전 흐름 및 이방성 재료 수축 특성으로 인해 발생합니다. 대책에는 다음이 포함됩니다. 균형 잡힌 충전을 위해 게이트 수와 배치를 최적화하기 위한 금형 설계 중 CAE 금형 흐름 분석; 냉각 균일성을 향상시키기 위한 형상적응형 냉각 채널 설계; 금형 캐비티 표면에 통합된 사전 보상 형상; 낮은 수축률, 등방성 변형 ABS 등급 선택. 변형이 도면 평탄도 공차 내에 있을 때까지 반복적인 T1 및 T2 금형 시험이 수행됩니다.
Q2: 프린터 외관 표면에 웰드 라인이 나타납니다. 이는 어떻게 개선됩니까?
웰드 라인은 용융 선단 수렴 지점에 형성되며 얇은 벽 사출 성형 부품에서는 완전히 제거할 수 없습니다. 개선 조치에는 다음이 포함됩니다. 웰드라인이 내부 표면이나 숨겨진 영역과 같은 비외관 영역으로 연결되도록 게이트 위치를 변경합니다. 수렴점에서 용융 융합 품질을 향상시키기 위해 금형 온도와 용융 온도를 높입니다. 웰드라인 가시성을 심화시키는 가스 포집을 줄이기 위해 웰드라인 위치의 국부적 환기를 최적화합니다. 및 외관 표면에 텍스처 에칭을 적용하여 표면 패턴 확산을 통해 잔여 용접선 흔적을 시각적으로 가리는 단계를 포함합니다.
Q3: 프린터 플라스틱 부품 맞춤 간격에는 엄격한 요구 사항이 있습니다. 치수 일관성은 어떻게 유지됩니까?
프린터 조립품 맞춤 간격 요구 사항은 일반적으로 결합 플라스틱 구성 요소 전체에서 ±0.3mm 이상의 공차를 요구합니다. 치수 일관성 측정에는 다음이 포함됩니다: 금형 캐비티 치수를 위한 고정밀 CNC 및 EDM 가공; 주요 치수에 대한 전체 또는 샘플링 검사를 통해 초도품 검사(FAI) 및 공정 중 검사 프로토콜을 완료합니다. 공정 드리프트를 모니터링하기 위해 주요 주입 공정 매개변수에 통계적 공정 제어(SPC)를 적용합니다. 마모가 감지되면 즉각적인 수리 조치를 통해 정기적인 금형 캐비티 치수 감사를 수행합니다.
Q4: 프린터 플라스틱 부품 프로그램에는 많은 금형 도구가 포함됩니다. 동시 개발 진행 상황은 어떻게 관리됩니까?
완전한 프린터 플라스틱 부품 세트 개발 프로그램을 위해 우리는 프로젝트 관리 접근 방식을 적용하여 설계 동결 이정표, 철강 조달 리드 타임, 가공 일정 및 각 도구에 대한 금형 시험 계획을 정의하는 고객을 위한 통합 금형 개발 일정을 생성합니다. 후면 커버 패널 및 측면 패널과 같이 치수적으로 상호 의존적인 부품의 경우 어셈블리 적합성을 검증하기 위해 동시 금형 시험이 예정되어 있어 시차를 둔 툴링 완료로 인한 검증 지연을 방지합니다. 고객은 각 금형 도구의 개발 상태를 추적하는 정기적인 진행 보고서를 받습니다.
Q5: 프린터 플라스틱 구성 요소에는 특정 안전 인증이 필요하며 재료는 어떻게 정렬됩니까?
유럽 ​​시장에서 판매되는 사무용 프린터에는 일반적으로 RoHS 물질 제한 요구 사항 및 UL94 난연성 등급 요구 사항이 적용되는 플라스틱 구성 요소 재료와 함께 저전압 지침(LVD) 및 전자파 적합성(EMC) 지침을 포괄하는 CE 인증이 필요합니다. 우리는 고객이 지정한 인증 요구 사항에 따라 인증된 원자재 등급을 소싱하고 고객 제품 인증 문서를 지원하기 위해 SGS 재료 테스트 보고서, UL Yellow Card 인증 문서 및 배송에 대한 RoHS 적합성 선언을 제공합니다.

Q: 10. 사출 성형 부품이 포함된 제품을 개발하고 싶은 경우 어떤 지원을 제공할 수 있나요?

제품 개발 검토 및 구조 설계부터 금형 제작, 대량 사출 성형, 프린팅, 조립까지 전폭적인 지원을 제공할 수 있습니다. 우리는 제품 개발 초기 단계에서 고객과 협력하여 비용 절감 및 제조 가능성 향상을 위한 설계를 최적화할 수 있습니다.

Q: 9. 회사의 품질 정책은 무엇입니까?

회사는 항상 "정밀, 고효율, 단조 품질"이라는 품질 정책을 고수하며 첨단 기술과 우수한 관리 팀을 통해 고객에게 고품질 서비스를 제공하기 위해 최선을 다하고 있습니다.

Q: 8. 다른 금형 기업에 비해 경쟁 우위는 무엇입니까?

당사의 장점은 싱가포르의 정밀 금형 기술, 첨단 생산 장비(다양한 수입 CNC 및 사출 성형기), 포괄적인 원스톱 생산 프로세스(설계부터 조립까지), IATF 16949 인증을 받은 엄격한 품질 관리 시스템이 결합되어 있다는 것입니다.

Q: 7.주요 고객은 누구이며, 제품은 어느 지역으로 수출됩니까?

우리는 영국의 Land Rover 및 Triumph Motorcycles, 국내 SAIC, Changan, ABB 충전소 및 일본 Tiger Corporation을 포함한 유명 기업과 좋은 협력 관계를 구축했습니다. 당사의 제품은 일본, 유럽, 미국 등의 국가로 수출됩니다.
