오토바이 페어링 사출 금형의 충격 강도와 미적 수용을 위해 웰드 라인 위치 지정이 중요한 이유는 무엇입니까?
오토바이 페어링(예: 전면 카울, 측면 커버, 테일 섹션)에서는 캐비티를 채우는 동안 두 개의 용융 전면이 만날 때 웰드 라인이 형성됩니다. 숨겨진 부품과 달리 페어링은 완전히 노출되며 종종 고광택 또는 금속 마감 처리로 도색됩니다. 잘못된 웰드라인 위치 지정으로 인해 눈에 보이는 표면 흔적 (방목 조명 아래에서는 거부 가능) 및 국부적인 취약 구역 충격이나 진동으로 인해 깨질 수 있습니다. 따라서 웰드라인 위치를 제어하는 것은 미적인 요구 사항일 뿐만 아니라 라이더와 내부 구성 요소를 보호하는 부품에 대한 안전 관련 기계적 요구 사항이기도 합니다.
1. 충격강도 vs. 웰드라인 위치
| 웰드 라인 위치 | 일반적인 충격 강도 유지* | 충격 시 고장 모드(예: 돌조각 또는 낙하) | 위험 수준 |
|---|---|---|---|
| 평평한 비구조적 지역 | 모재의 50~70% | 눈에 띄는 표면 균열이 있지만 일부는 손상되지 않은 상태로 남아 있을 수 있음 | 낮음 ~ 중간 |
| 장착 보스, 리브 교차점 또는 가장자리 근처 | 모재의 30~50% | 보스 → 패스너 분실 → 페어링 이탈로 크랙 전파 | 높음 |
| 날카로운 곡률이나 통풍구를 따라 | <30% 기본 재료의 | 갑작스러운 취성 파괴, 특히 저온(-20°C)에서 ABS 또는 PC/ABS에 발생 | 심각 |
*계측 낙하 다트 충격(ASTM D3763)으로 측정한 용접 라인과 비용접 영역의 ABS 또는 PC/ABS(일반적인 페어링 재료)에 대한 유지 값입니다.
2. 오토바이 페어링의 용접선에 대한 미적 허용 기준
| 마감 유형 | 허용되는 웰드라인 가시성 | 검사방법 | 일반적인 고객 요구 사항(예: Triumph, Harley, 일본 OEM) |
|---|---|---|---|
| 높음-gloss painted (base coat clear coat) | 보이지 않음 어떤 각도나 광원에서도 | 그레이저 조명 검사(500~1000lux, 45° 회전) | 제로 공차 → 웰드라인은 숨겨진 표면에 재배치되거나 밸브 게이팅으로 제거되어야 합니다. |
| 무광택 또는 질감 마감(예: TPE 오버몰드) | 약간 눈에 띌 수 있음(촉각적이지 않음, 너비 ≤0.1mm) | 500mm 거리에서 육안으로 볼 수 있는 시각 | 하단 측면 커버나 좌석 아래 영역에만 허용됩니다. |
| 탄소 섬유 모양/필름 인서트 성형 | 절대 보이지 않음(패턴 연속성을 방해함) | 2배 확대된 시각 | 웰드 라인은 패턴 브레이크 또는 디자인 라인에 있어야 합니다. |
3. Fanze T&M (Jiashan) Co., Ltd.가 오토바이 페어링 금형의 웰드 라인 위치를 제어하는 방법
- 금형 흐름 시뮬레이션 : Autodesk Moldflow 또는 Moldex3D를 사용하여 설계 단계에서 웰드 라인 위치를 예측합니다. 웰드 라인은 의도적으로 보이지 않는 영역(예: 그릴 기능 뒤, 분할선을 따라 또는 장식 스티커 아래)으로 이동됩니다.
- 게이트 위치 및 개수 최적화 : 복잡한 페어링(예: 여러 개의 구멍이 있는 전면 카울)의 경우 다음을 선택합니다. 4-6 밸브 게이트 클래스 A 표면의 용접선을 완전히 제거하기 위한 순차적 개방 기능.
- 국부적인 배기 및 용융 온도 제어 : 중요한 웰드라인 영역의 금형 온도(10~20°C)와 벤트 깊이(0.03~0.05mm)를 높여 분자 확산을 개선하고 시각적 눈에 띄기를 줄입니다.
- 주입 프로파일링 : 저속-고속-저속 프로파일을 적용하여 웰드 라인을 더 두껍고 눈에 잘 띄지 않는 부분으로 밀어넣으면서 충격 강도를 70% 이상의 유지력으로 유지합니다.
이러한 기술은 생산 금형에서 검증되었습니다. 승리의 오토바이 (영국) 및 국내 오토바이 OEM은 충격 강도와 표면 외관 모두에서 Cpk ≥ 1.33입니다.
4. 자주 묻는 질문
FAQ 1: 크고 복잡한 오토바이 페어링에서 웰드라인을 완전히 없앨 수 있습니까?
답: 다음을 사용하여 완전한 제거가 가능합니다. 순차 밸브 게이트 핫 러너 시스템 신중한 금형 설계가 필요하지만 금형 비용이 25~40% 증가합니다. 대부분의 응용 분야에 대해 Fanze T&M (Jiashan) Co., Ltd.에서는 다음을 권장합니다. 전략적 재배치 완전히 제거하는 대신 숨겨진 영역이나 응력이 낮은 영역에 웰드라인을 배치합니다. 눈에 보이는 표면에 절대 영점 웰드라인이 필요한 고객을 위해 회사는 다음을 제공합니다. 오토바이 페어링 차체 플라스틱 사출 금형 Triumph의 고급 페어링 프로젝트에 성공적으로 전달된 6밸브 순차 게이팅 솔루션입니다.
FAQ 2: 웰드라인 위치는 충격 강도 인증(예: 헬멧 또는 오토바이 페어링 규정에 대한 ECE 22.06)에 어떤 영향을 줍니까?
답: 페어링은 헬멧만큼 안전에 중요하지는 않지만 많은 OEM에서는 제조업체 표준에 따라 충격 테스트를 요구합니다(예: 500mm에서 5kg의 질량 떨어짐). 잘못 배치된 웰드라인은 충격 강도를 다음과 같이 감소시킬 수 있습니다. 50% 이상 , 테스트 실패로 이어집니다. Fanze T&M (Jiashan) Co., Ltd.는 IATF16949 절차에 따라 금형 흐름 보고서에 웰드라인 위치를 문서화하고 실제 웰드라인 영역에서 잘라낸 성형 샘플에 대한 계측 다트 충격을 사용하여 충격 강도를 확인합니다. 모든 웰드 라인은 모재 충격 에너지의 ≥70%를 유지해야 합니다.
FAQ 3: Fanze T&M (Jiashan) Co., Ltd.는 중요한 웰드 라인 요구 사항이 있는 오토바이 페어링 금형에 대해 어떤 구체적인 경험을 갖고 있습니까?
답: Fanze T&M (Jiashan) Co., Ltd.는 2005년에 설립되었으며 정밀 사출 금형 및 사출 부품을 전문으로 합니다. 회사는 2016년에 Jiashan County의 Guigu Park로 이전했으며, 가용 공장 면적은 14,000m²이고 직원은 약 100명입니다. 일본과 독일에서 수입한 CNC, EDM, 저속 와이어 커팅 머신, 고성능 사출 성형 장비를 보유하고 있습니다. 이 회사는 IATF16949 인증을 받았으며 다음과 같은 좋은 협력 관계를 구축했습니다. 영국 승리 오토바이 , 국내 SAIC, Changan 및 일본 Tiger Electric.

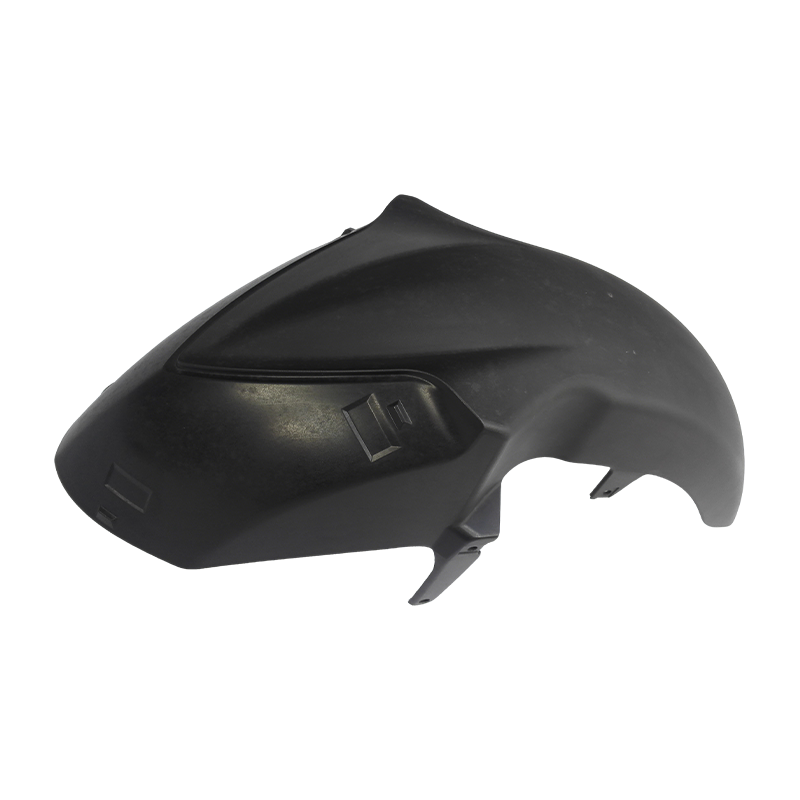

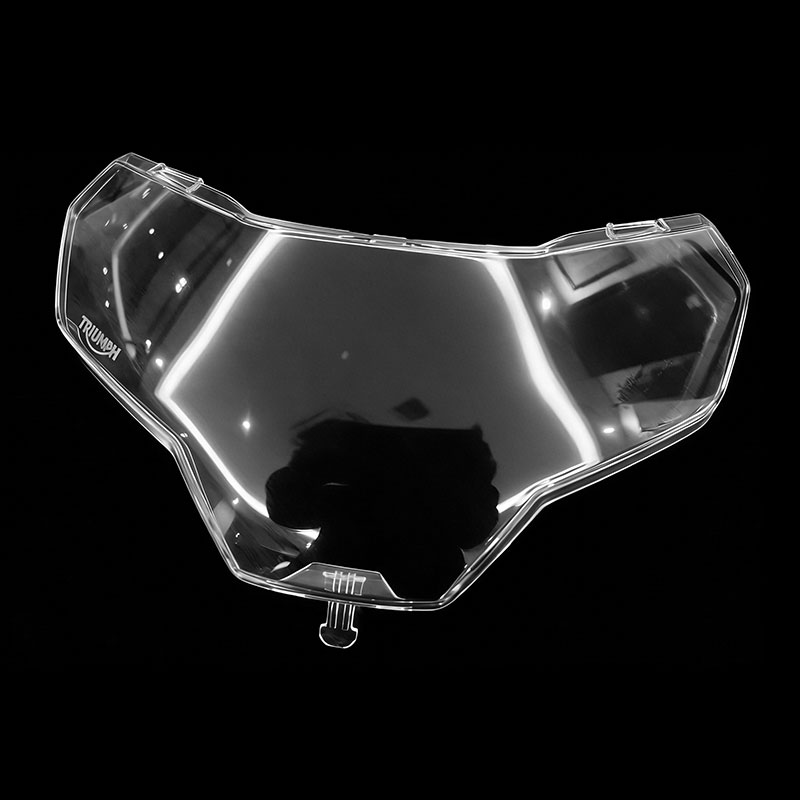

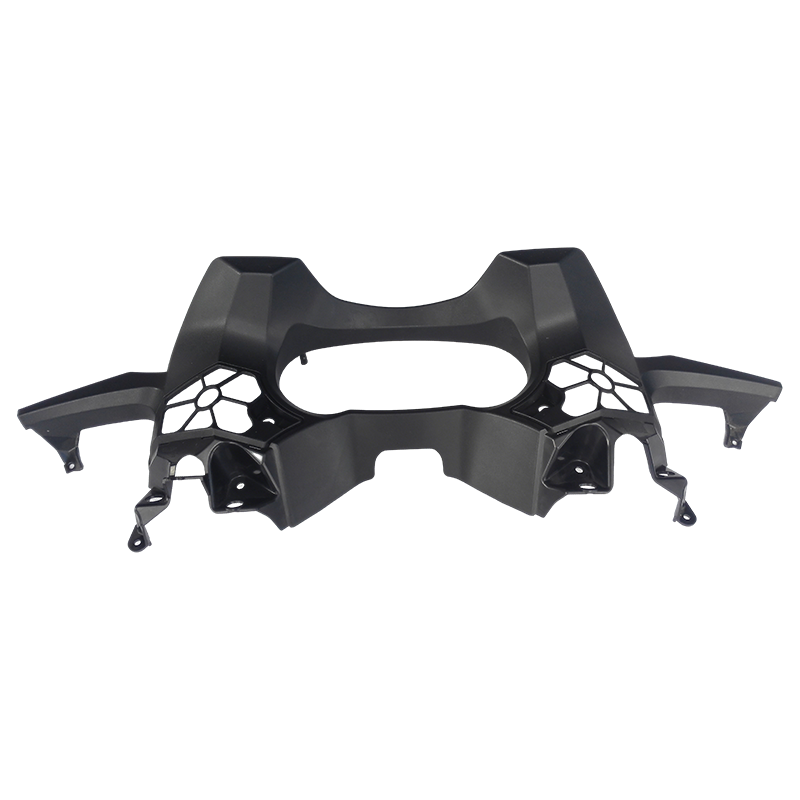

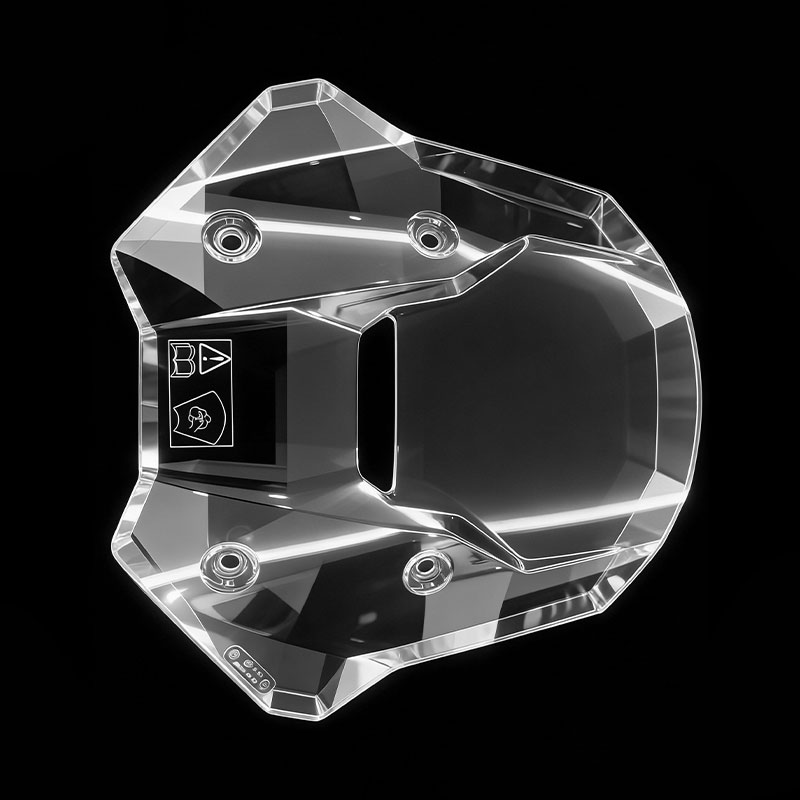

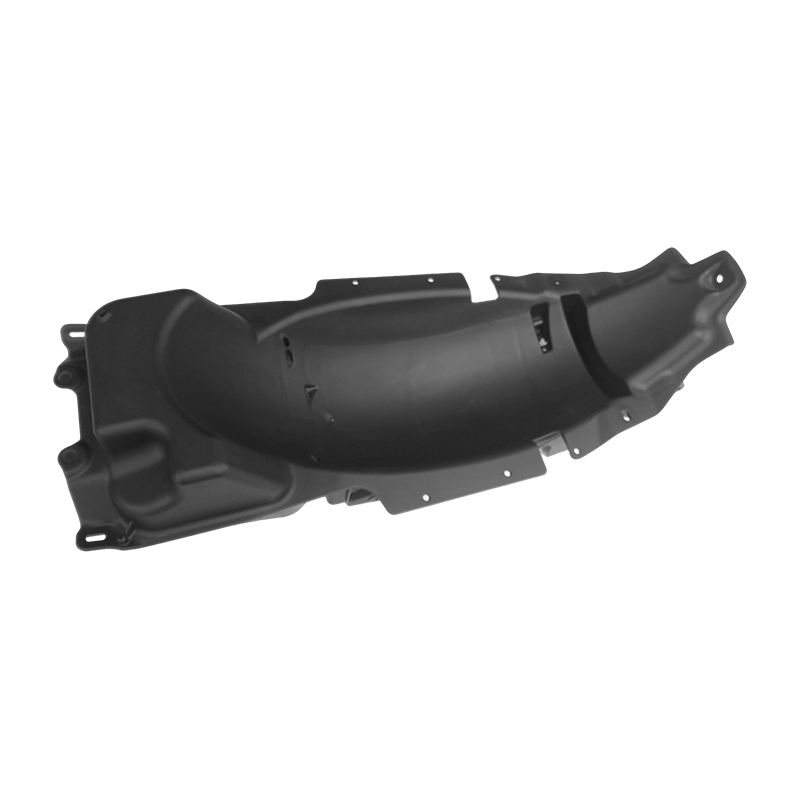

특정 오토바이 페어링 경험에는 다음이 포함됩니다.

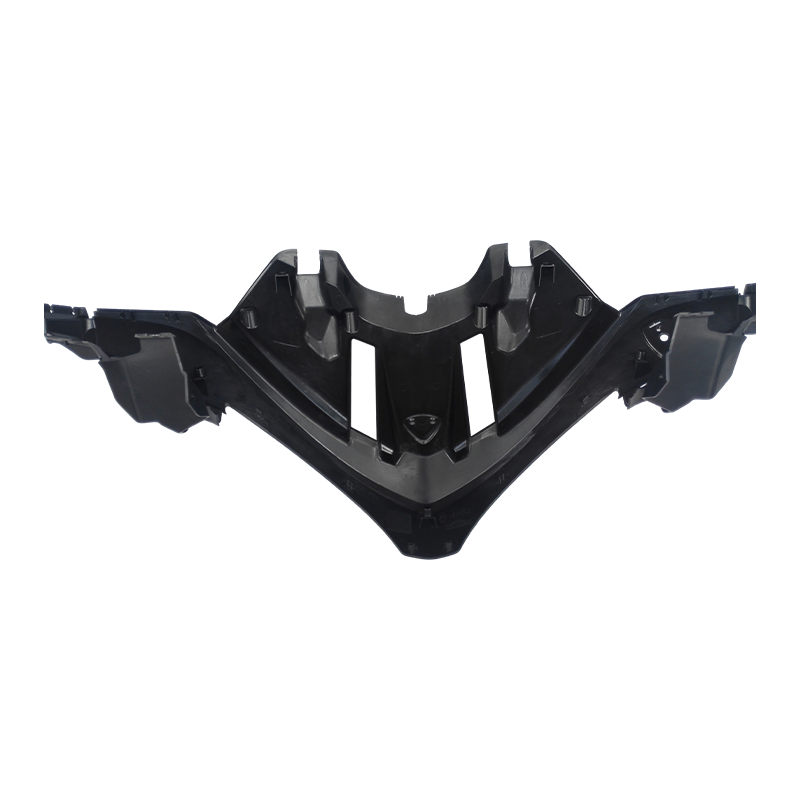

- Triumph Street Triple용 전면 카울 몰드 : 6개의 밸브 게이트 Moldflow 재배치를 사용하여 고광택 도장 표면에 눈에 보이지 않는 용접선을 달성합니다.
- 국산 400cc 스포츠바이크용 사이드 커버 금형 : 공기 흡입구 그릴 뒤에 웰드 라인이 성공적으로 숨겨졌으며 충격 강도 유지율은 78%로 측정되었습니다(이전 공급업체 설계에서는 45%).
- LED 하우징이 통합된 테일 섹션 몰드 : 빛의 투명도 영역과의 간섭을 피하기 위해 자연스러운 가장자리를 따라 배치된 웰드 라인입니다.
회사는 다음의 품질 정책을 준수합니다. "정밀도, 고효율, 주조품질" 전세계 고객들로부터 높은 평가를 받았습니다.
분사 및 흐름 자국을 방지하기 위해 Class A 표면 오토바이 차체 금형에서 게이트 위치를 선택할 때 중요한 고려 사항은 무엇입니까?
클래스 A 표면 오토바이 차체 부품(예: 전면 페어링, 측면 패널, 테일 카울), 분사 (두꺼운 캐비티로 들어가는 고속 용융물에서 나오는 뱀 모양의 흐름 흔적) 흐름 표시 (눈에 보이는 잔물결이나 흔들림)은 허용할 수 없는 결함입니다. 게이트 위치는 금속을 절단하기 전에 이러한 결함을 제거하는 데 가장 영향력 있는 설계 매개변수입니다. 잘못된 게이트 선택은 특히 Triumph, Honda 또는 Ducati와 같은 브랜드에서 요구하는 고광택 도장 마감재의 경우 비용이 많이 드는 금형 재작업 또는 눈에 보이는 부품 거부로 이어집니다.
1. 게이트 위치 선택을 위한 중요 고려사항
| 고려사항 | 분사 및 흐름 흔적을 방지하기 위한 설계 전략 | 일반적인 매개변수/이점 | Fanze T&M (Jiashan) Co., Ltd.에 신청 |
|---|---|---|---|
| 분사 방지(초기 용융 유입) | 게이트를 수직 또는 접선 방향으로 배치 리브, 보스 또는 더 두꺼운 벽 섹션 (≥2.5mm)이므로 용융물은 진입 직후 장애물에 부딪힙니다. | 초기 속도가 40~60% 감소합니다. 뱀 흐름을 제거합니다. | Triumph 전면 카울 몰드에 사용됩니다. 게이트는 장식용 홈 뒤에 위치하여 10,000회의 샷에서 분사 결함이 전혀 발생하지 않습니다. |
| 흐름 길이 균일성 | 중앙 게이트(단일) 또는 다중 게이트 포함 균형 잡힌 주자 모든 유동 선단이 동시에 가장자리에 도달하도록 합니다. | 망설임 표시와 동결을 방지합니다. 플로우 마크 가시성을 70% 이상 감소시킵니다. | 국내 400cc 스포츠바이크용 대형 측면 패널에 적용 – 균형 잡힌 H 러너가 있는 게이트 2개. |
| 얇은 벽까지의 거리 | 최소한 위치 게이트 10~15mm 거리 급격한 두께 감소(예: 2.0mm에서 1.2mm로). | 흐름 정체 및 하류 흐름 표시를 방지합니다. | 모든 Fanze T&M (Jiashan) Co., Ltd. Class-A 금형의 표준 설계 규칙입니다. |
| 게이트 유형 선택 | 사용 팬 게이트 또는 탭 게이트 넓은 평지의 경우; 잠수함(터널) 게이트 숨겨진 영역의 경우; 밸브 게이트 다점 순차 충전용. | 팬 게이트는 핀 게이트에 비해 용융 선단 속도를 3~5배 감소시킵니다. 밸브 게이트는 웰드라인을 제거합니다. | 각인된 로고 영역 근처의 흐름 흔적을 방지하기 위해 리어 테일 카울(ABS)에 팬 게이트를 적용했습니다. |
| 금형 흐름 시뮬레이션 validation | 분사 속도를 예측하기 위해 툴링 전에 시뮬레이션을 실행합니다( <150mm/s 권장 ) 및 플로우 마크 지수( FMI < 0.8 ). | 3~5회 반복으로 게이트 위치를 최적화합니다. 시험 사격이 50% 감소합니다. | 모든 새로운 오토바이 차체 금형에 대한 표준 IATF16949 절차. |
2. 매개변수 비교: 게이트 유형과 클래스 A 표면의 결함 예방
| 게이트 유형 | 오토바이 차체의 일반적인 응용 분야 | 분사 위험 | 플로우 마크 제어 | 게이트 흔적 가시성 | 도장된 표면에 선호됩니까? |
|---|---|---|---|---|---|
| 핀 게이트(직접) | 소형 커버, 미러 하우징 | 높음 (if not obstructed) | 중간 | 표시(트림 후 필요) | 아니요(숨겨진 얼굴 제외) |
| 팬 게이트 | 측면 페어링, 리어 카울 탑 | 낮음(용융 확산) | 우수 | 낮음(얇고 넓은 증인) | 예(보이지 않는 가장자리에서) |
| 탭 게이트 | 길고 얇은 패널(벨리 팬) | 낮음 | 좋음 | 중간 (tab removed) | 예(절단 및 광택 처리) |
| 잠수함(터널) | 갈비뼈를 먹인 숨겨진 공간 | 중간 (depends on rib design) | 좋음 | 없음(자동 제거) | 예 - 게이트가 A가 아닌 면에 있는 경우 |
| 순차 밸브 게이트 | 대형 복합 페어링(프론트 카울) | 매우 낮음(개방 제어) | 우수 (no flow marks) | 최소(링 마크) | 예(프리미엄 솔루션) |
3. Fanze T&M (Jiashan) Co., Ltd.가 게이트 위치 최적화를 구현하는 방법
- 다중 반복 금형 흐름 분석 : 모든 Class-A 오토바이 차체 금형은 최소 3번의 시뮬레이션 반복을 거칩니다. 회사에서 사용하는 분사 velocity (<150mm/s) 및 전단율 (<40,000 1/s)을 강철 절단용 금형 설계를 공개하기 전 주요 허용 기준으로 삼았습니다.
- 물리적 장애물 설계 : 분사 위험이 불가피한 경우 설계자는 다음 사항을 추가합니다. 임시 리브 또는 핀 용융 제트를 깨기 위해 게이트 반대편에 있습니다. 이 기능은 나중에 EDM 또는 수동 연마를 통해 제거됩니다.
- 성문 흔적 관리 : 도장된 차체의 경우 게이트는 항상 차체에 배치됩니다. B 표면(보이지 않는 면) 또는 조립된 두 부품의 미래 분할선을 따라(예: 측면 페어링의 하단 가장자리).
- 생산 검증 : 처음 100발을 아래에서 검사합니다. 그레이저 조명(500~1000럭스, 45° 회전) 흐름 표시, 분사 및 게이트 감시용. 결함이 있으면 대량 생산 전에 게이트 수정이 발생합니다.
4. FAQ 3개(회사소개 포함)
FAQ 1: 대형 측면 페어링(예: 길이 800mm)의 단일 게이트로 흐름 자국을 완전히 피할 수 있습니까?
답: 대형 모터사이클 차체 부품의 경우 단일 게이트로는 흐름 자국을 방지하는 데 거의 충분하지 않습니다. 용융 선단이 냉각되어 맨 끝 부분에 도달하기 전에 머뭇거리기 때문입니다. Fanze T&M (Jiashan) Co., Ltd.는 다음 중 하나를 권장합니다. 균형 잡힌 러너가 있는 팬 게이트 2개 또는 밸브 게이트가 있는 핫 러너 . 프리미엄 표면 품질을 요구하는 고객을 위해 회사는 다음을 제공합니다. 오토바이 페어링 차체 플라스틱 사출 금형 용융 전단 진행을 제어하여 흐름 자국을 제거하는 순차 밸브 게이팅 솔루션입니다. 이는 Triumph의 800mm 프론트 카울 몰드에 성공적으로 적용되었습니다.
FAQ 2: 시험 중에 흐름 표시가 나타나면 금형이 이미 제작된 후 게이트 위치를 어떻게 조정합니까?
답: 빌드 후 게이트 변경은 비용이 많이 들지만 가능합니다. Fanze T&M (Jiashan) Co., Ltd.는 선호도에 따라 세 가지 시정 방법을 사용합니다.
- 주입 프로파일링 : 1단계 사출 속도를 30~50% 줄여 금형 수정 없이 분사 현상을 제거합니다.
- 금형 온도 상승 : 추가 히터를 사용하여 게이트 근처의 국부 금형 온도를 10~20°C 높입니다(히터 슬롯이 있는 경우).
- 게이트 형상 수정 : 게이트를 핀에서 팬 유형으로 가공하거나(리드 타임 2~3일 추가) 게이트 반대편에 장애물을 추가합니다.
이러한 재작업을 피하기 위해 회사는 툴링 전에 정확한 금형 흐름 시뮬레이션에 막대한 투자를 하여 업계 평균에 비해 시험 관련 변경 사항을 60% 이상 줄였습니다.
FAQ 3: Fanze T&M (Jiashan) Co., Ltd.는 고광택 도장 표면용 대형 오토바이 차체 금형에 대한 구체적인 경험이 있습니까?
답: 예. Fanze T&M (Jiashan) Co., Ltd.는 2005년에 설립되었으며 정밀 사출 금형 및 사출 부품을 전문으로 합니다. 회사는 2016년에 Jiashan County의 Guigu Park로 이전했으며, 가용 공장 면적은 14,000m²이고 직원은 약 100명입니다. 일본과 독일에서 수입한 CNC, EDM, 저속 와이어 커팅 머신, 고성능 사출 성형 장비를 보유하고 있습니다. 이 회사는 IATF16949 인증을 받았으며 다음과 같은 좋은 협력 관계를 구축했습니다. 영국 승리 오토바이 , 국내 SAIC, Changan 및 일본 Tiger Electric.
특정 오토바이 차체의 예는 다음과 같습니다.
- Triumph Street Triple 프론트 카울 : 순차 밸브 게이트 6개, 클래스 A 도장 표면에 분사/유량 흔적 없음(투명 코팅이 적용된 2K 도장).
- 국산 600cc 스포츠바이크 사이드 페어링(ABS PC) : 공기 흡입 그릴 뒤에 위치한 2개의 팬 게이트 - 흐름 표시가 완전히 숨겨지고 웰드 라인의 충격 강도가 65kJ/m²를 초과합니다.
- 일본 OEM용 뒷좌석 카울(PBT ASA) : B면의 단일 서브마린 게이트, 최적화된 런너 밸런스 및 금형 온도(85°C)로 흐름 흔적이 제거되었습니다.
회사는 다음의 품질 정책을 준수합니다. "정밀도, 고효율, 주조품질" 전세계 고객들로부터 높은 평가를 받았습니다.
