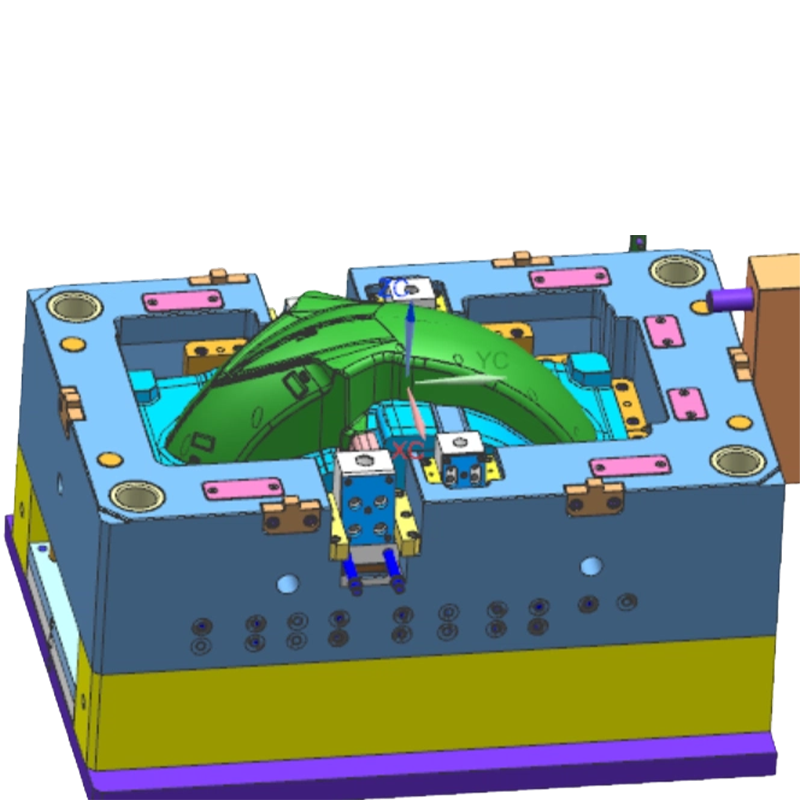

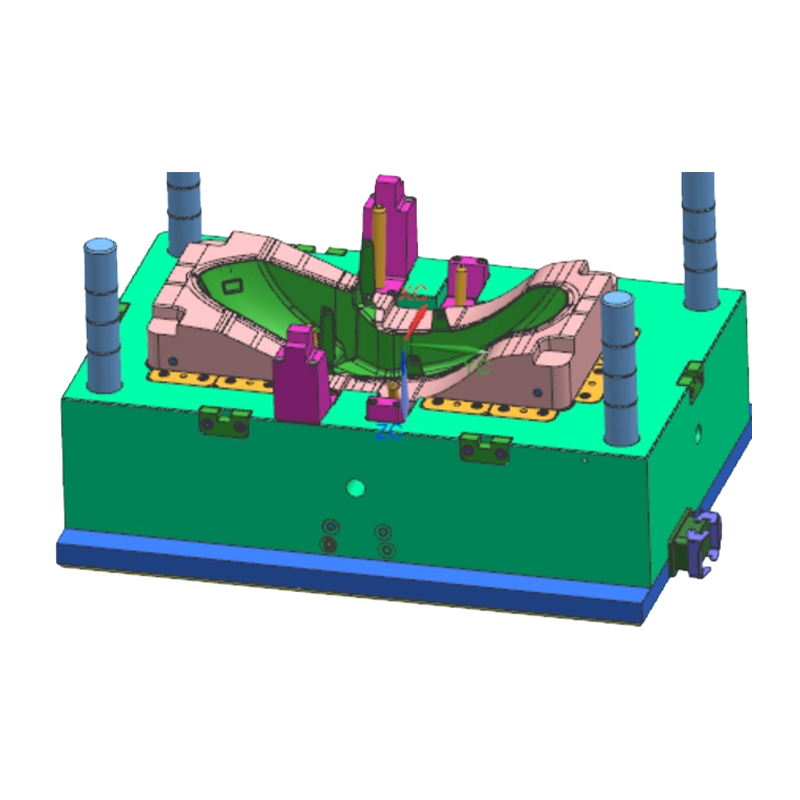

오토바이 전방 머드가드 사출 금형

핵심 장점

• 곡면 성형 능력: 큰 곡률의 호 구조를 다루는 데 능숙합니다. 정밀한 파팅 라인 설계로 부드럽고 꼭 맞는 외부 라인과 타이어와의 균일한 간격을 보장합니다.
• 내후성 부품 보증: 금형 설계는 실외에 노출된 플라스틱 재료의 수축 변화 및 UV 저항 요구 사항을 완전히 고려하여 장기간 사용 시 부품이 변색 및 변형되는 것을 방지합니다.
• 구조적 통합 설계: 슬라이더와 리프터 메커니즘이 금형에 통합되어 장착 브래킷, 강화 리브, 와이어 하니스 클립과 같은 기능을 일체형으로 형성하므로 후속 조립 단계가 줄어듭니다.
• 금형 내구성: 주요 성형 영역은 유리 섬유 강화 소재의 마모와 장기간 대량 생산에 견딜 수 있도록 질화 처리된 내마모성 강철을 사용합니다.

제품특징

• 정밀한 분할선 디자인: 파팅라인 핏 정확도를 0.02mm 이내로 제어하여 클램핑 시 플래싱을 방지하여 부드럽고 자연스러운 외관 라인을 구현합니다.
• 곡면 제어: 캐비티 표면은 고정밀 5축 CNC를 사용하여 가공되어 부드러운 곡률 전환과 균일한 타이어 간격을 보장합니다.
• 통합 메커니즘 설계: 금형은 슬라이더와 리프터 메커니즘을 통합하여 측면 장착 구멍, 보강 리브 및 스냅핏과 같은 복잡한 기능을 형성합니다.
• 최적화된 냉각 시스템: 등각 냉각 채널은 부품 벽 두께를 기반으로 설계되어 사이클 시간을 효과적으로 제어하고 변형을 최소화합니다.
• 환기 시스템 배치: 곡면 끝부분과 리브 루트에 정밀한 벤팅 홈을 배치하여 가스 포착으로 인한 미성형이나 연소를 방지합니다.

응용

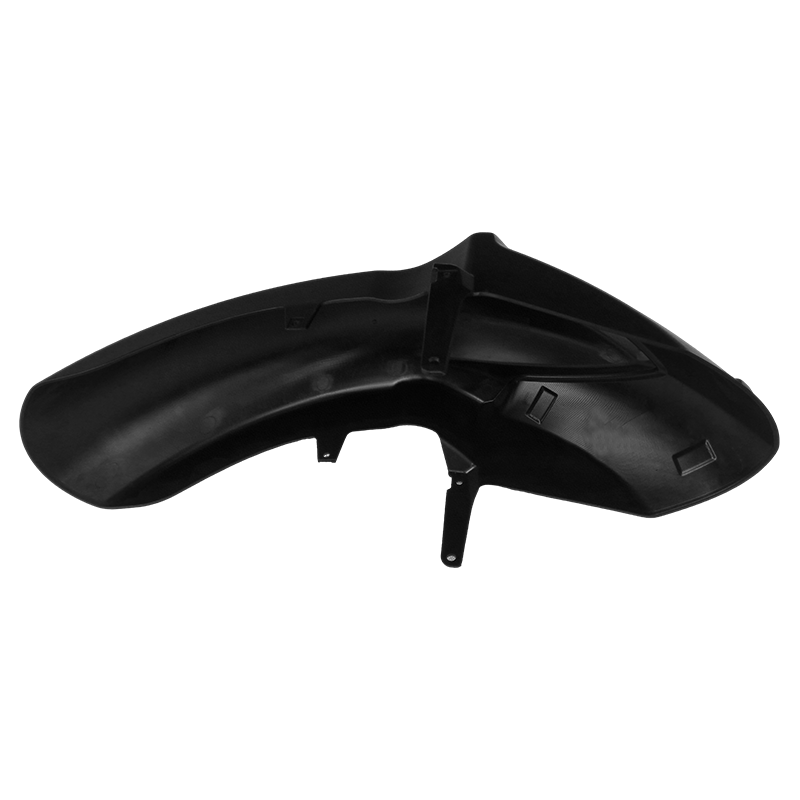

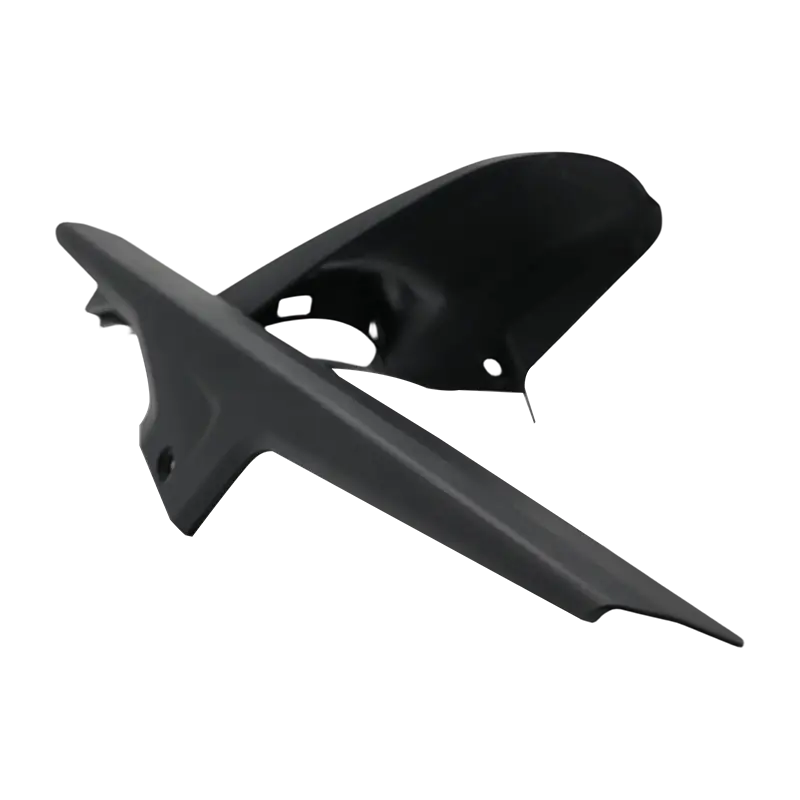

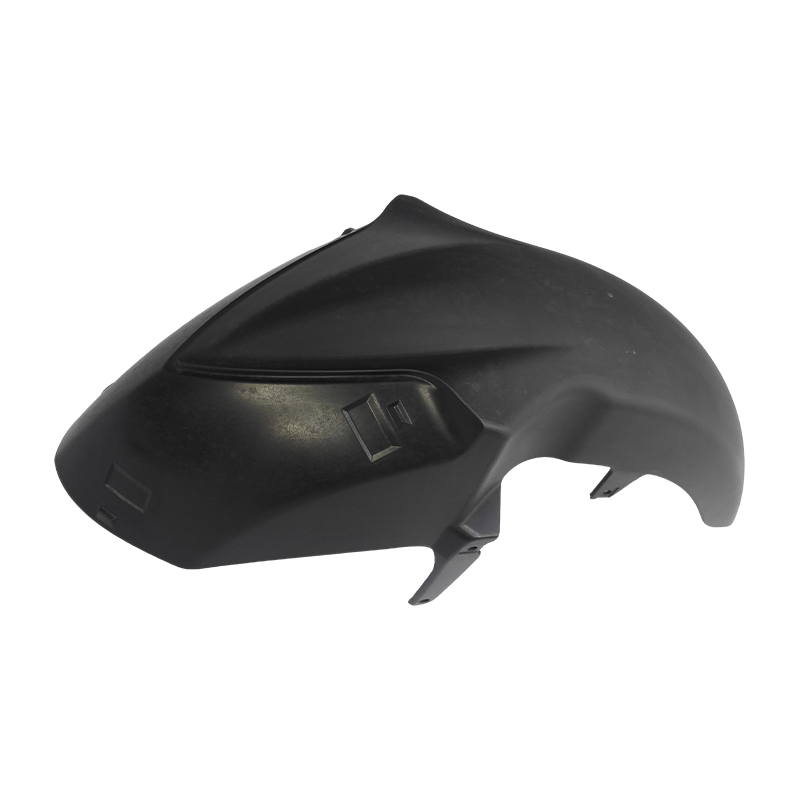

이 금형은 주로 오토바이 제조에 사용되어 다양한 가솔린 구동 및 전기 오토바이용 전면 펜더 부품을 생산합니다. 이는 오토바이 OEM 및 Tier 1 공급업체에 공급되는 스트리트 바이크, 스포츠 바이크, 오프로드 바이크, 크루저 및 스쿠터에 적용 가능합니다.

일반적인 문제 및 솔루션

• 문제: 곡면 영역의 싱크 마크 또는 변형.
  해결책: 금형 흐름 분석을 통해 게이트 위치 및 유지 압력을 최적화합니다. 균일한 온도를 위한 형상적응 냉각 설계; 국부적인 두꺼운 부분을 피하기 위해 벽 두께 설계를 최적화합니다.
• 문제: 장착 브래킷 부분의 강도가 부족하거나 파손되었습니다.
  해결책: 브래킷 위치의 리브 디자인을 최적화합니다. 적절한 재료 결정화를 보장하기 위해 해당 금형 영역에서 국부 냉각을 증가시킵니다. 적절한 강화 플라스틱 재료를 선택하십시오.
• 문제: 부품 표면에 흐름 흔적이나 분사가 발생합니다.
  해결책: 팬 게이트 또는 잠수함 게이트를 사용하여 게이트 유형 및 위치를 최적화합니다. 사출 속도와 금형 온도를 조정하여 원활한 용융 충진을 보장합니다.

중요한 고려사항

• 금형 설계 전에 오토바이 전면 펜더의 완전한 3D 데이터를 제공하여 장착 지점 위치와 타이어 간격 요구 사항을 명확하게 정의합니다.
• 수축 설정 및 강철 선택 평가를 위해 플라스틱 재료 등급 및 첨가제(예: UV 안정제, 유리 섬유 함량)를 정확하게 지정합니다.
• 원활한 배출 메커니즘 작동을 보장하려면 슬라이더와 이젝터 핀 부분에서 오일 잔여물과 잔해물을 정기적으로 청소하십시오.
• 금형 보관시 캐비티 및 슬라이더에 방청 처리를 하십시오.

Q: 10. 사출 성형 부품이 포함된 제품을 개발하고 싶은 경우 어떤 지원을 제공할 수 있나요?

제품 개발 검토 및 구조 설계부터 금형 제작, 대량 사출 성형, 프린팅, 조립까지 전폭적인 지원을 제공할 수 있습니다. 우리는 제품 개발 초기 단계에서 고객과 협력하여 비용 절감 및 제조 가능성 향상을 위한 설계를 최적화할 수 있습니다.

Q: 9. 회사의 품질 정책은 무엇입니까?

회사는 항상 "정밀, 고효율, 단조 품질"이라는 품질 정책을 고수하며 첨단 기술과 우수한 관리 팀을 통해 고객에게 고품질 서비스를 제공하기 위해 최선을 다하고 있습니다.

Q: 8. 다른 금형 기업에 비해 경쟁 우위는 무엇입니까?

당사의 장점은 싱가포르의 정밀 금형 기술, 첨단 생산 장비(다양한 수입 CNC 및 사출 성형기), 포괄적인 원스톱 생산 프로세스(설계부터 조립까지), IATF 16949 인증을 받은 엄격한 품질 관리 시스템이 결합되어 있다는 것입니다.

Q: 7.주요 고객은 누구이며, 제품은 어느 지역으로 수출됩니까?

우리는 영국의 Land Rover 및 Triumph Motorcycles, 국내 SAIC, Changan, ABB 충전소 및 일본 Tiger Corporation을 포함한 유명 기업과 좋은 협력 관계를 구축했습니다. 당사의 제품은 일본, 유럽, 미국 등의 국가로 수출됩니다.
