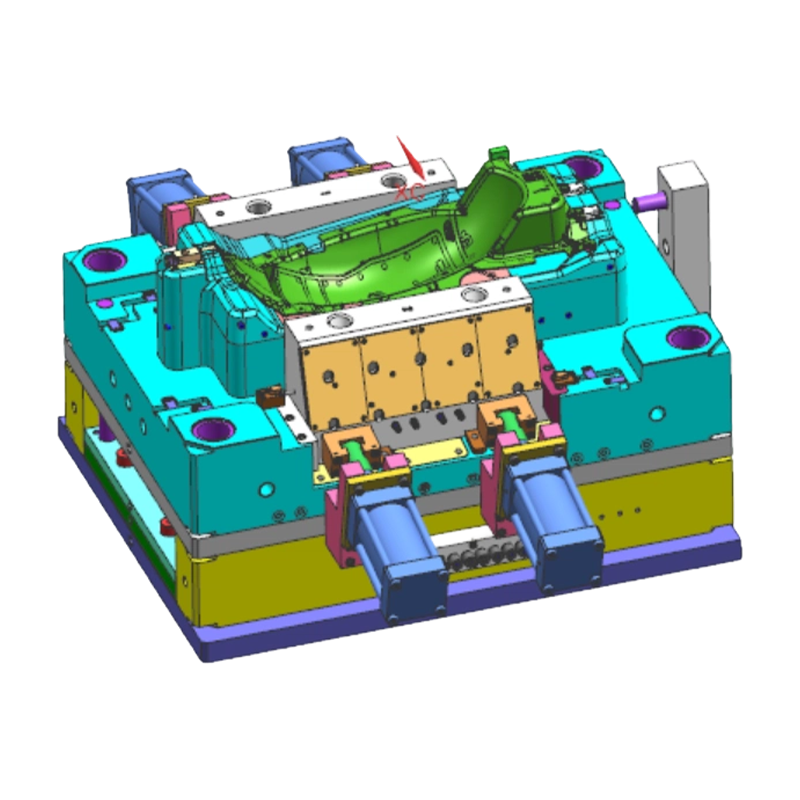

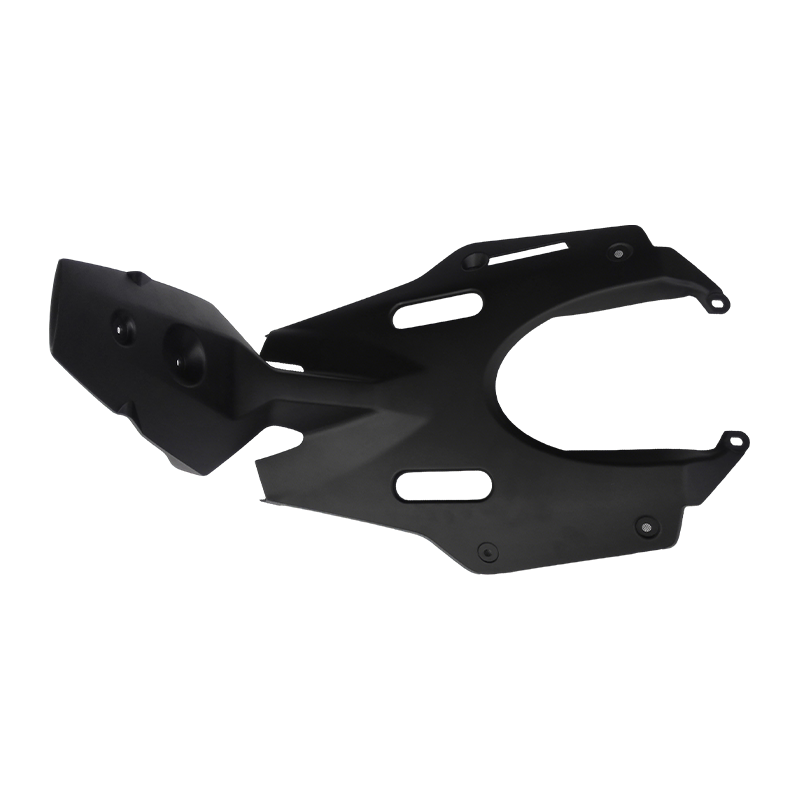

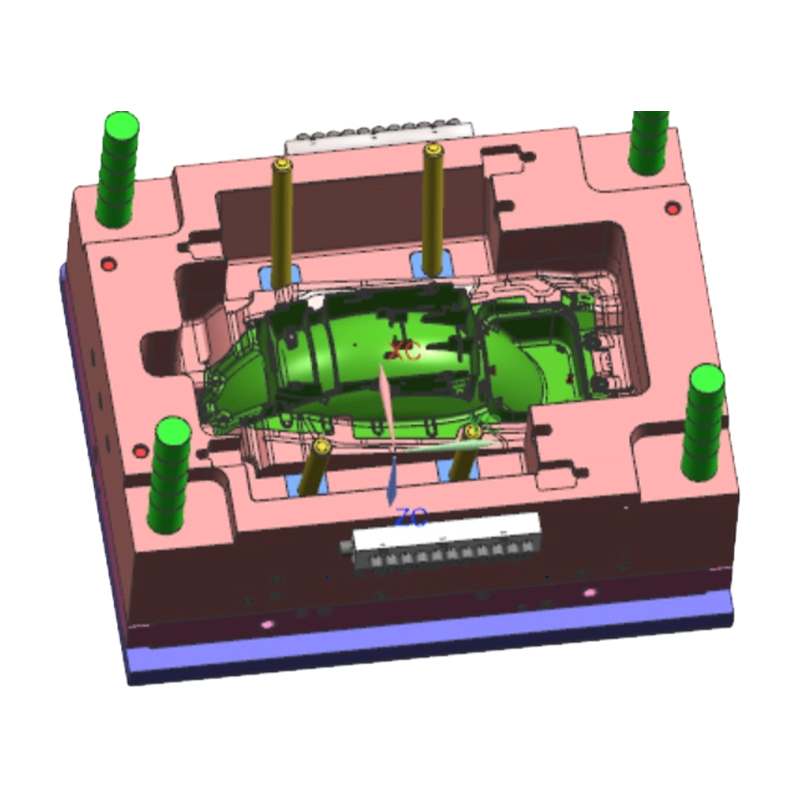

오토바이 후방 머드 가드 사출 금형

핵심 장점

• 대형 곡면 성형 제어: 리어 펜더의 벽이 크고 얇은 특성을 겨냥한 이 금형에는 핫 러너 시스템과 콜드 슬러그 웰이 통합되어 충전 압력의 균형을 맞추고 대규모 사출 부품에서 흔히 발생하는 뒤틀림 변형과 표면 싱크 마크를 효과적으로 해결합니다.
• 표면 질감 일관성: 캐비티 표면은 고정밀 텍스처링 공정을 거쳐 자동차 미적 기준을 충족하는 성형 부품의 균일한 입자 깊이와 광택 수준을 보장하고 가공 오류로 인한 텍스처 불연속성을 방지합니다.
• 맞춤형 구조 설계: 고객이 제공한 3D 모델을 기반으로 수축률을 정확하게 계산하고 장착 구멍과 스냅핏 구조를 최적화하여 펜더와 프레임 또는 스윙암 사이의 핏과 조립 정밀도를 보장합니다.
• FullProcess 서비스 기능: 15년간의 금형 수출 경험을 바탕으로 금형 제작뿐만 아니라 사출 생산, 플라스틱 용접(Fender에서 Inner Liner까지 용접 등), 부품 조립 서비스까지 원스톱 납품으로 제공하고 있습니다.

제품특징

• 내후성 소재 적응성: 금형 설계는 PP 및 ABS와 같은 자동차 등급 재료와 호환됩니다. 성형 부품은 UV, 고온/저온 및 화학적 부식에 대한 저항성이 뛰어나 복잡한 실외 조건에 적합합니다.
• 구조적 강도 최적화: 금형은 보강 리브를 형성하고, 중량 증가 없이 펜더의 기계적 강도를 향상시키며, 구동 진동으로 인한 피로 파괴를 방지하기 위한 내부 구조를 갖추고 있습니다.
• 높은 조립 정밀도: 중요한 금형 치수는 미크론 수준의 공차로 제어되어 미등, 번호판 프레임 및 주변 페어링과의 간격 및 플러시 정렬이 조립 공정 요구 사항을 충족하도록 보장합니다.
• 긴 수명 디자인: 주요 금형 부품은 국제 DIN 또는 HASCO 표준을 준수하는 내마모성 강철을 사용하여 장기간 대량 생산 중에 치수 안정성을 보장합니다.

응용 시나리오

• 2륜 오토바이 제조: 스트리트 바이크, 언더본, 스쿠터 및 기타 차량 유형용 후방 펜더 생산에 적합합니다.
• 전지형 차량(ATV/UTV): 오프로드 모델용 펜더 몰드 개발에 사용되며 열악한 환경에 대한 더 높은 충격 저항 요구 사항을 충족합니다.
• 전기 자동차/EMoto 부품: 새로운 에너지 이륜차 외부 부품에 대한 금형 요구 사항에 적응하여 가볍고 개인화된 설계 요구 사항을 충족합니다.
• 애프터마켓 및 수정: 수정 브랜드를 위한 맞춤형 금형 개발 서비스를 제공하고, 개인화된 질감과 스타일링 제작을 지원합니다.

FAQ 및 솔루션

Q1: 사출 후 미적 측면에 영향을 미치는 오토바이 후면 펜더의 표면 용접선을 어떻게 해결합니까?
해결책: 웰드 라인은 일반적으로 여러 용융 흐름이 만나는 곳에 형성됩니다. 금형 설계 단계에서 우리는 금형 흐름 분석 소프트웨어를 사용하여 게이트 위치와 개수를 최적화하고 용융 흐름 경로를 조정합니다. 구조적으로 우리는 차가운 자재를 연결선에서 멀리 보내기 위해 오버플로 웰을 추가하여 눈에 보이는 용접선을 제거하고 매끄럽고 미적인 펜더 표면을 보장합니다.

Q2: 펜더 장착 구멍이 프레임과 어긋나 있어 조립이 어렵습니다. 이것이 어떻게 개선되었나요?
해결책: 이 문제는 부정확한 수축률 계산이나 가공 오류로 인해 발생하는 경우가 많습니다. 광범위한 수출 금형 경험을 바탕으로 특정 재료 특성에 따라 수축 보상 매개변수를 정확하게 설정합니다. 샘플링 후에는 CMM을 사용하여 부품 치수를 검사하고 금형에 대한 미세 조정을 수행하여 장착 구멍 치수가 공차 범위 내에 확실히 들어가도록 합니다.

Q3: 해외로 수출되는 금형의 유지보수 부품은 어떻게 구할 수 있나요?
해결책: 당사의 금형 설계는 국제 표준을 완벽하게 준수합니다. 모든 웨어러블 부품(예: 이젝터 핀, 스프링, 슬라이더 부품)은 DME 또는 HASCO와 같은 표준 부품 시스템을 활용합니다. 배송 시 자세한 금형 유지 관리 매뉴얼과 표준 예비 부품 키트를 제공합니다. 고객은 원래 공장에 의존하지 않고 교체를 위해 현지에서 범용 표준 부품을 구매할 수 있으므로 유지 관리 비용이 크게 절감됩니다.

Q: 10. 사출 성형 부품이 포함된 제품을 개발하고 싶은 경우 어떤 지원을 제공할 수 있나요?

제품 개발 검토 및 구조 설계부터 금형 제작, 대량 사출 성형, 프린팅, 조립까지 전폭적인 지원을 제공할 수 있습니다. 우리는 제품 개발 초기 단계에서 고객과 협력하여 비용 절감 및 제조 가능성 향상을 위한 설계를 최적화할 수 있습니다.

Q: 9. 회사의 품질 정책은 무엇입니까?

회사는 항상 "정밀, 고효율, 단조 품질"이라는 품질 정책을 고수하며 첨단 기술과 우수한 관리 팀을 통해 고객에게 고품질 서비스를 제공하기 위해 최선을 다하고 있습니다.

Q: 8. 다른 금형 기업에 비해 경쟁 우위는 무엇입니까?

당사의 장점은 싱가포르의 정밀 금형 기술, 첨단 생산 장비(다양한 수입 CNC 및 사출 성형기), 포괄적인 원스톱 생산 프로세스(설계부터 조립까지), IATF 16949 인증을 받은 엄격한 품질 관리 시스템이 결합되어 있다는 것입니다.

Q: 7.주요 고객은 누구이며, 제품은 어느 지역으로 수출됩니까?

우리는 영국의 Land Rover 및 Triumph Motorcycles, 국내 SAIC, Changan, ABB 충전소 및 일본 Tiger Corporation을 포함한 유명 기업과 좋은 협력 관계를 구축했습니다. 당사의 제품은 일본, 유럽, 미국 등의 국가로 수출됩니다.
