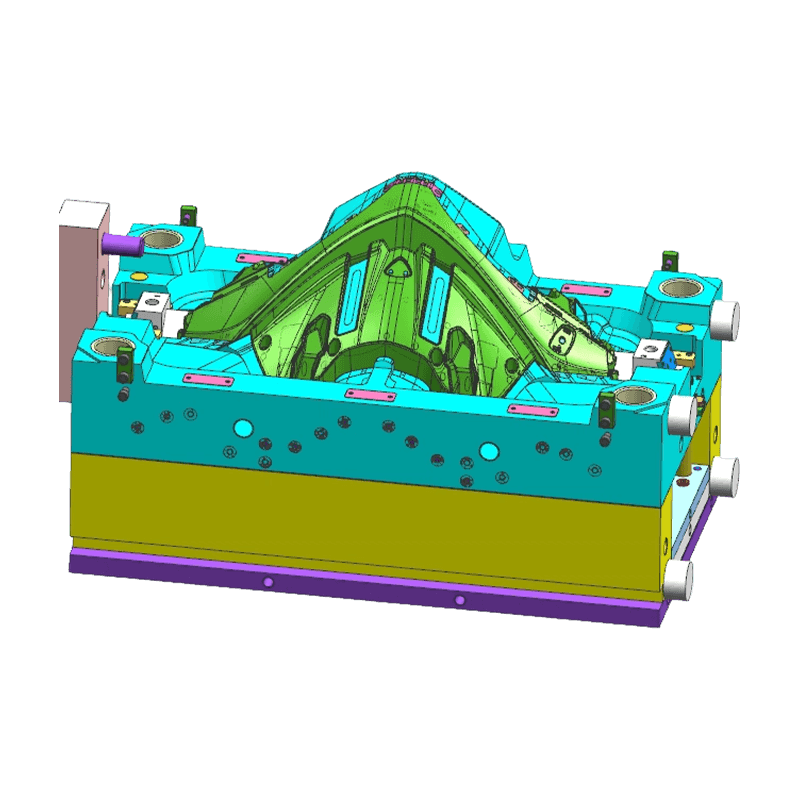

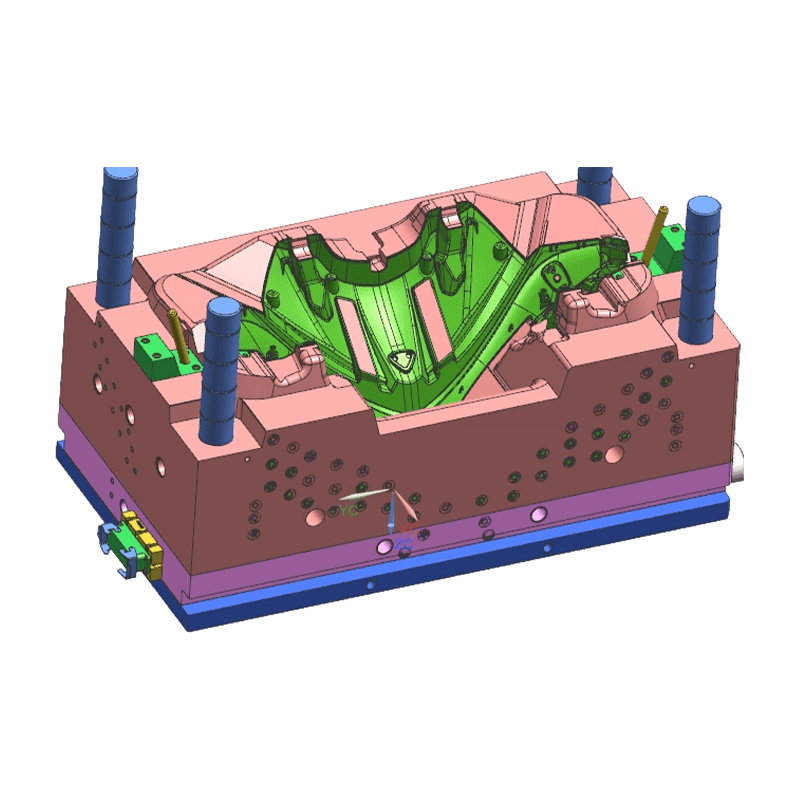

오토바이 프론트 페어링 사출 금형

핵심 장점

• 크고 복잡한 표면 성형 능력: 큰 치수, 깊은 공동 및 2샷/다중 샷 요구 사항을 처리하는 데 능숙합니다. 정밀한 파팅라인 디자인으로 매끄럽고 꼭 맞는 외부 라인을 보장합니다.
• 클래스 A 표면 품질 보증: 금형 캐비티는 고도로 연마되거나 미세한 질감 처리를 거쳐 거울 같은 광택이나 균일한 결을 얻어 오토바이 전면 페어링의 외관 요구 사항을 충족합니다.
• ThinWall 구조 제어: 게이트 레이아웃 및 웰드 라인 위치는 금형 흐름 분석을 통해 최적화되어 강성을 유지하고 재료 소비 및 사이클 시간을 줄이면서 가볍고 얇은 벽 설계를 달성합니다.
• 금형 강성 설계: 고강도 금형 베이스와 두꺼운 플레이트는 대형 금형에 활용되며 다점 클램핑 시스템과 결합되어 높은 사출 압력 하에서 변형을 최소화하고 부품 치수 안정성을 보장합니다.

제품특징

• 정밀한 분할선 디자인: 파팅라인 핏 정확도를 0.02mm 이내로 제어하여 클램핑 시 플래싱을 방지하여 부드럽고 자연스러운 외관 라인을 구현합니다.
• 통합 메커니즘 설계: 금형에는 슬라이더, 리프터 및 유압 코어풀링 장치가 통합되어 측면 장착 구멍, 스냅핏 및 환기 그릴과 같은 복잡한 기능을 형성합니다.
• 온도 조종 시스템: 효율적인 형상 적응형 냉각 채널은 대형 부품 전반에 걸쳐 균일한 냉각을 보장하고 뒤틀림과 내부 응력을 줄이도록 설계되었습니다.
• 최적화된 환기 시스템: 가스 포착으로 인한 연소 또는 미성형을 방지하기 위해 최종 충전 영역과 분할선을 따라 정밀한 배기 홈이 배치됩니다.
• 내마모성 및 수명 설계: 중요한 움직이는 부품과 마모가 심한 부분은 질화 또는 코팅 처리된 내마모성 강철을 사용하여 장기간 대량 생산 중에 안정성을 보장합니다.

응용

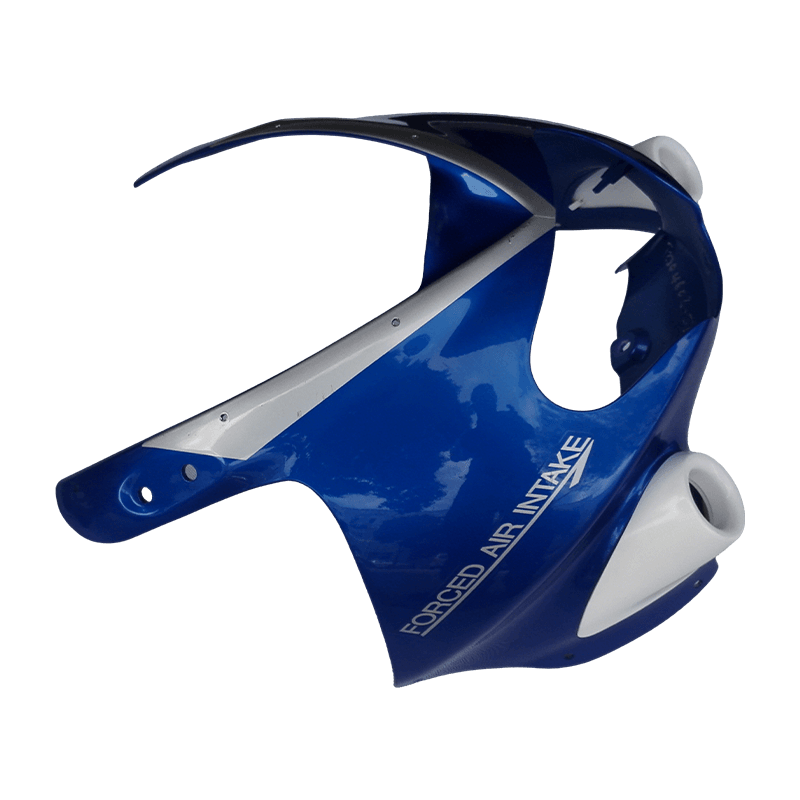

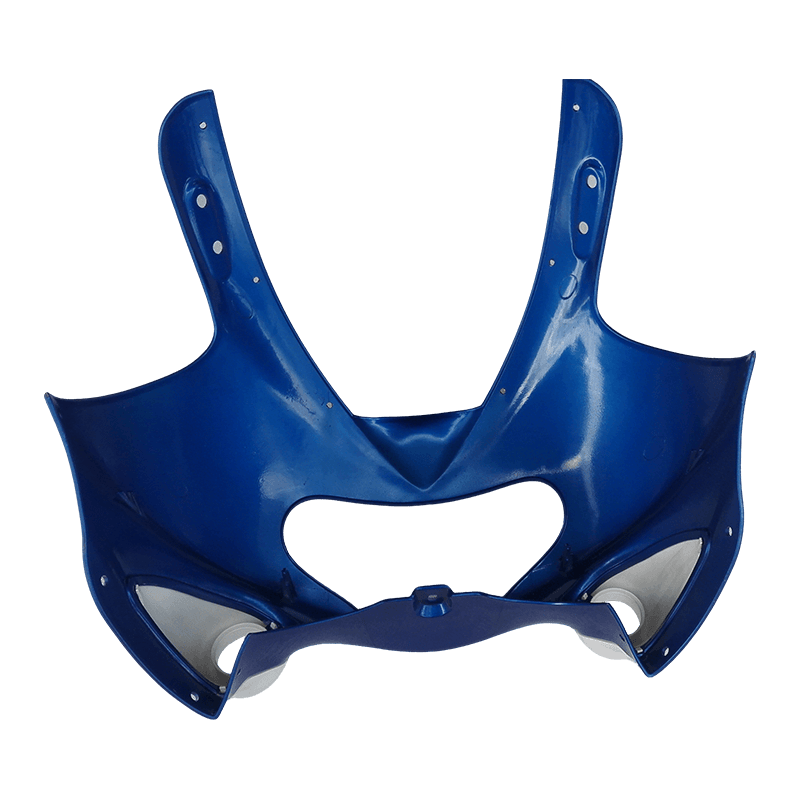

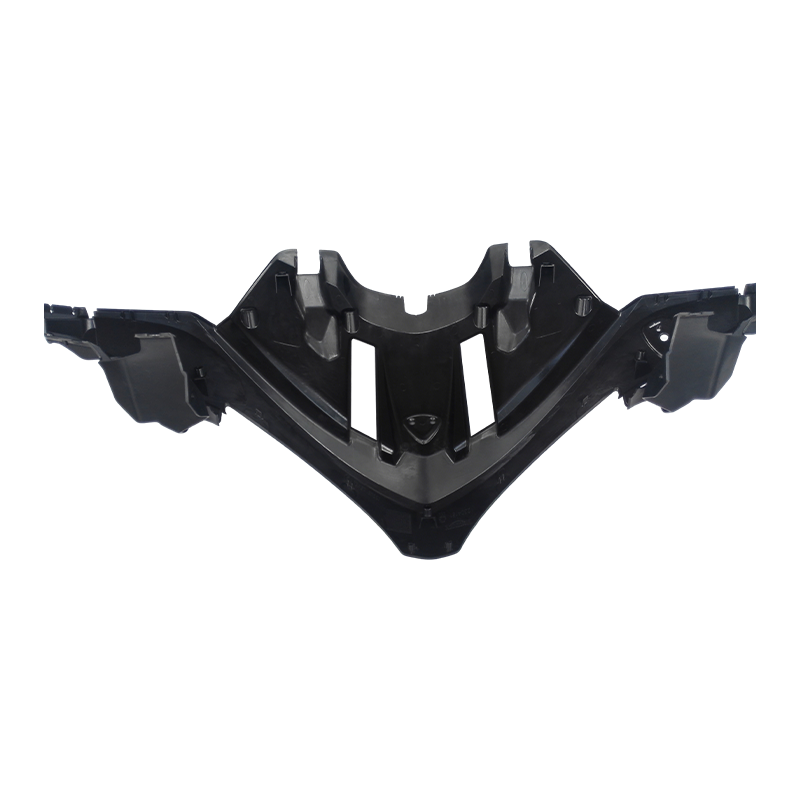

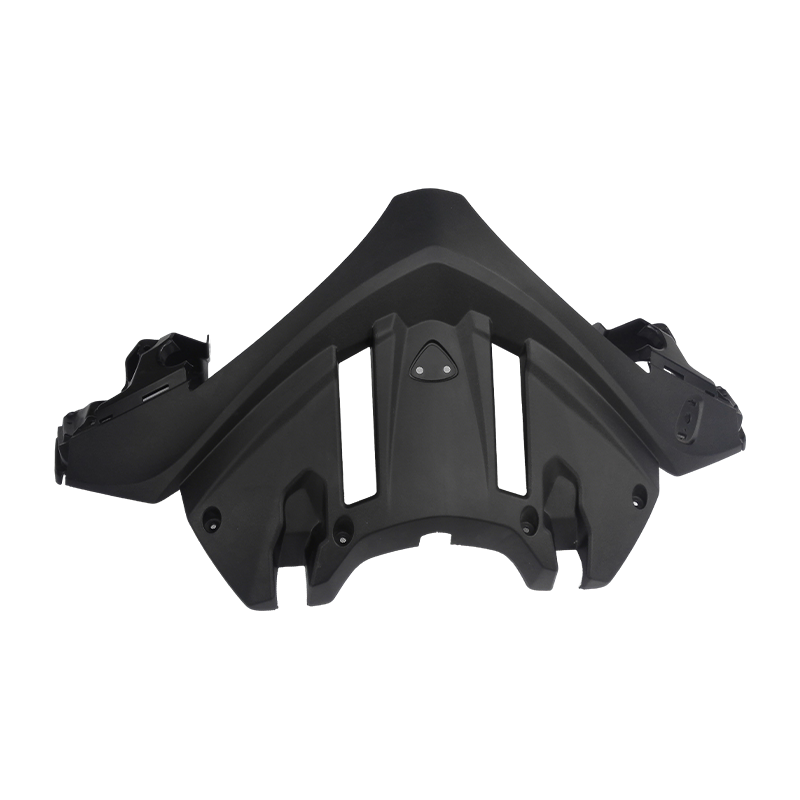

이 금형은 다양한 가솔린 구동 및 전기 오토바이용 전면 페어링 커버를 생산하기 위해 오토바이 제조에 주로 사용됩니다. 이는 오토바이 OEM 및 Tier 1 공급업체에 공급되는 스트리트 바이크, 스포츠 바이크, 크루저 및 스쿠터에 적용 가능합니다.

일반적인 문제 및 솔루션

• 문제: 크고 얇은 벽 부품의 변형.
  해결책: 금형 흐름 분석을 통해 게이트 위치와 수량을 최적화합니다. 균일한 온도를 위한 형상적응 냉각 설계; 금형 설계 시 미리 설정된 역변형 보상.
• 문제: 외관 표면에 웰드라인이 보입니다.
  해결책: 게이트 레이아웃을 최적화하여 웰드 라인을 비외관 영역으로 이동합니다. 금형 온도를 높이거나 순차 밸브 게이팅을 사용하십시오. 웰드라인 위치에 통풍구를 배치합니다.
• 문제: 이젝트 시 외관 표면에 드래그 마크 또는 이젝터 핀 마크를 표시합니다.
  해결책: 구배 각도를 최적화합니다. 깊은 캐비티 표면을 연마하거나 코팅합니다. 이젝터 시스템 레이아웃을 최적화하고 배출 영역을 늘립니다.

중요한 고려사항

• 금형 설계 전에 모터사이클 전면 페어링 및 클래스 A 표면 요구 사항에 대한 완전한 3D 데이터를 제공하여 분할선 위치와 외관 영역을 명확하게 정의합니다.
• 수축 설정 및 강철 선택 평가를 위해 플라스틱 재료 등급 및 첨가제(예: UV 안정제, 유리 섬유 함량)를 정확하게 지정합니다.
• 대형 금형의 운반 및 보관 시에는 전용 지지대를 사용하여 금형 받침대에 힘이 고르지 않게 가해지면 플레이트 변형이 발생하는 것을 방지할 수 있습니다.
• 핫 러너의 온도 제어 시스템과 유압/공압식 코어 풀링 장치의 밀봉 상태를 정기적으로 검사하여 제대로 작동하는지 확인하세요.
