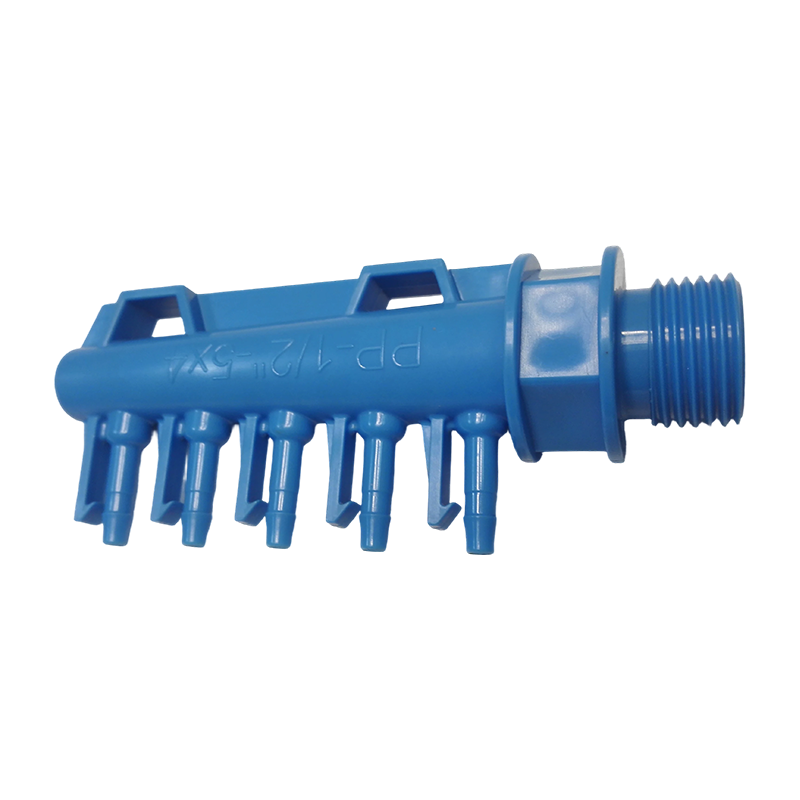

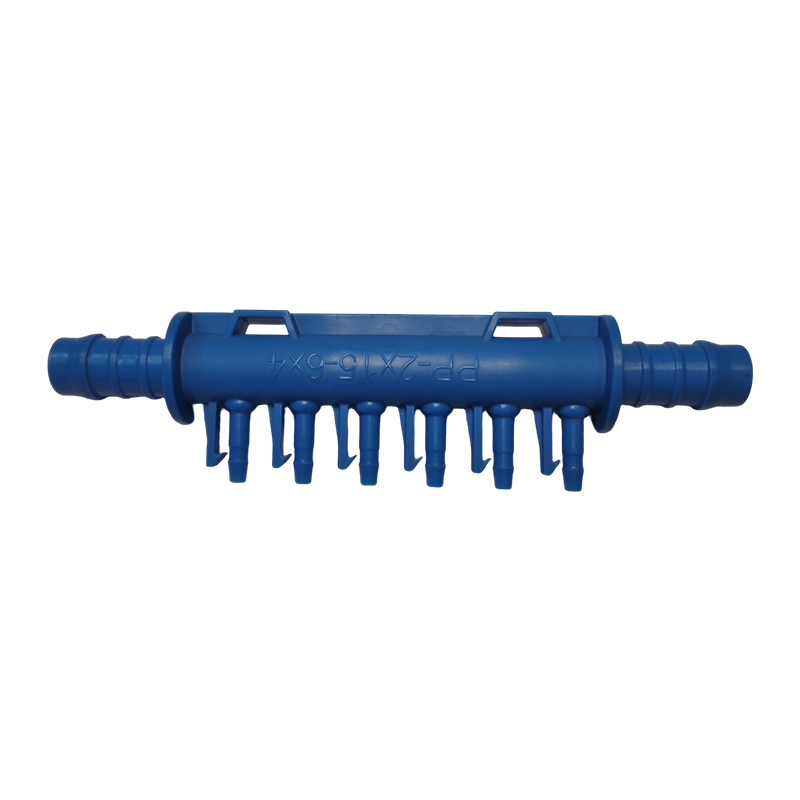

플라스틱 다중 튜브 커넥터 사출 금형 부품

핵심 장점

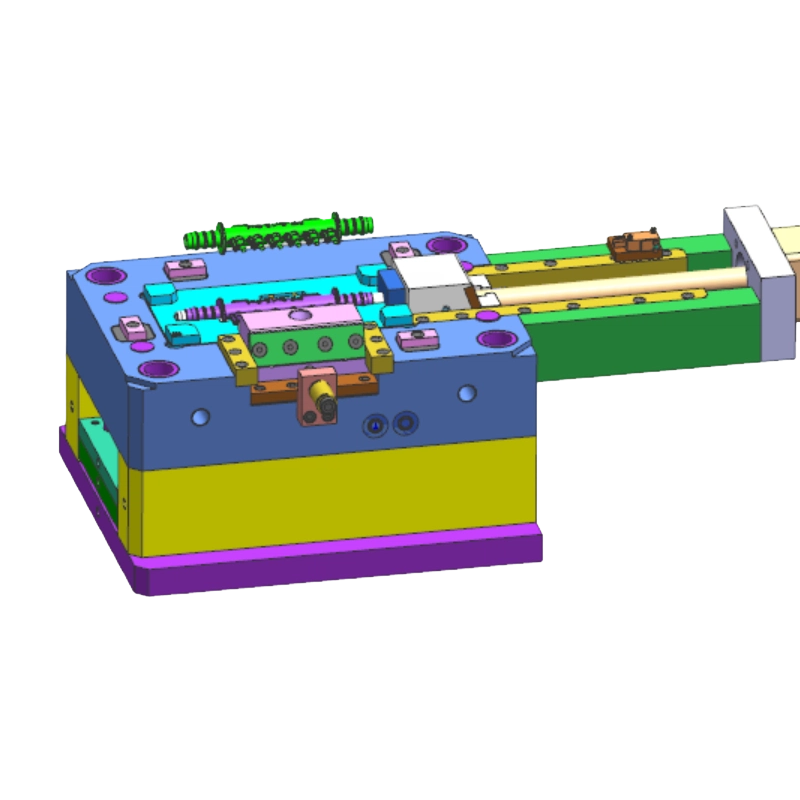

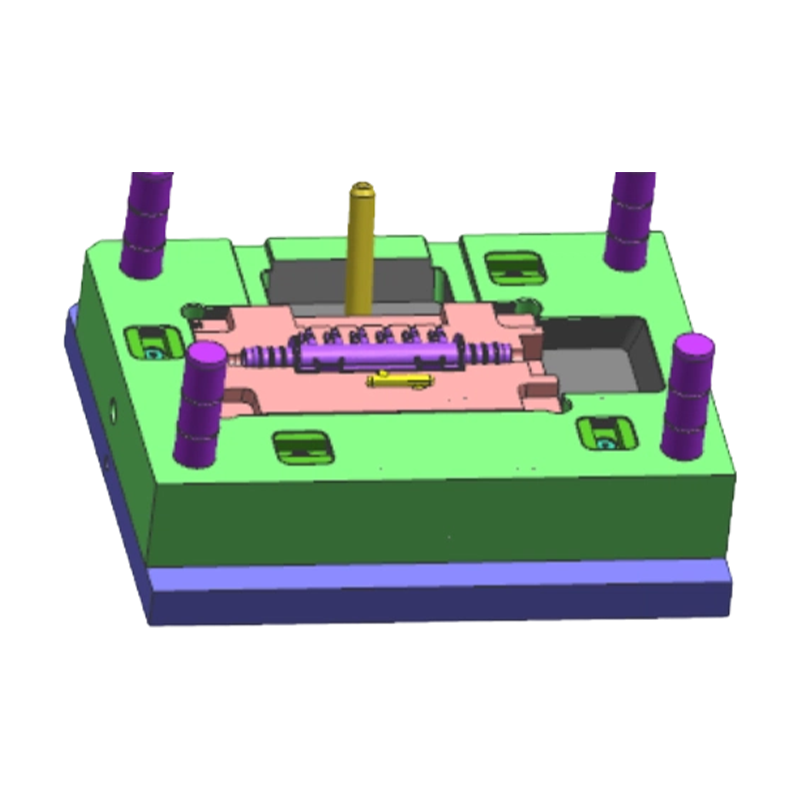

• 복잡한 코어풀링 기술: 매니폴드 피팅의 다방향 구멍 구조를 해결하기 위해 금형은 연결된 슬라이더 또는 실린더 구동 앵글 리프터를 활용하여 동기화된 다방향 탈형을 달성하고 나사산 및 연결 포트의 치수 정확도를 보장합니다.
• 흐름 채널 최적화: 금형 흐름 분석을 통해 게이트 위치를 최적화하여 웰드 라인이 중요한 응력 지점에 위치하는 것을 방지하고 커넥터의 내압성과 충격 강도를 향상시킵니다.
• 기밀성 보증: 성형 부품의 가공 정밀도가 미크론 수준에 도달하여 사출 부품의 밀봉 홈이 Orings에 꼭 맞도록 보장합니다. 제품은 기밀 테스트를 통과하여 유체 누출을 방지합니다.
• 수출 표준 제조: 15년의 수출 경험을 활용하여 금형 부품은 DME 및 HASCO와 같은 국제 표준 브랜드를 사용하여 유지 관리가 쉽고 주요 글로벌 산업 표준을 준수합니다.

제품특징

• 압력 및 온도 저항: 엔지니어링 플라스틱 소재에 적합한 사출부품은 고온, 고압 환경에서도 변형이나 파열 없이 구조적 안정성을 유지합니다.
• 화학적 안정성: 재료는 산, 알칼리 및 오일 부식에 대한 저항성을 갖추고 있어 복잡한 산업 유체 환경에 적응합니다.
• 쉬운 설치: 인터페이스 치수는 ISO 또는 DIN 표준을 준수하며 푸시투커넥트, 나사산 또는 본딩과 같은 다양한 연결 방법을 지원하며 강력한 호환성을 제공합니다.
• 성형 품질: 제품 표면에는 플래시 및 싱크 마크가 없습니다. 러너 잔여물이 정밀하게 제어되어 후처리 단계가 줄어듭니다.

응용 시나리오

• 자동차 유체 시스템: 자동차 냉각수 파이프, 연료 라인 및 브레이크 공기 회로의 다중 포트 연결에 사용됩니다.
• 산업용 공압 및 유압: 자동화 장비의 실린더 및 솔레노이드 밸브의 공기 파이프 연결 및 분배 제어에 적합합니다.
• 물 처리 장비: 정수기, 파이프라인 펌프 및 관개 시스템의 파이프라인 전환 노드에 사용됩니다.
• 의료 장비: 의료용 주입 라인 및 분석 기기 흐름 시스템의 다중 채널 연결 구성 요소에 사용됩니다.

FAQ 및 솔루션

Q1: 멀티포트 커넥터가 압력을 가하면 균열이 생기거나 변형됩니다. 원인은 무엇입니까?
해결책: 이는 일반적으로 용접선 강도가 부족하거나 재료 수축이 고르지 않기 때문에 발생합니다. 금형 설계 단계에서는 금형 흐름 분석을 통해 용융 흐름 경로를 최적화하여 웰드 라인을 응력이 없는 영역으로 이동합니다. 동시에 냉각 시스템을 최적화하여 두꺼운 벽과 얇은 벽의 접합부에서 내부 응력을 제거하여 제품의 전반적인 내압성을 향상시킵니다.

Q2: 커넥터 나사 포트의 끼워 맞춤 간격이 커서 설치 후 물이나 공기 누출이 발생합니다. 이 문제는 어떻게 해결됩니까?
해결책: 나사산 정밀도는 씰링을 직접적으로 결정합니다. 나사 성형에는 고정밀 EDM을 사용하고, 엄격한 치수 검사와 시험 조립을 실시합니다. 수축률이 서로 다른 재료의 경우 수축 보상 매개변수를 정밀하게 설정하여 사출 성형 나사산이 표준 파이프 피팅으로 단단히 고정되도록 합니다.

Q3: 장기간 생산 중에 금형 슬라이더 메커니즘이 마모되어 제품에 플래시가 발생합니다. 어떻게 유지되어야 합니까?
해결책: 금형 슬라이더는 내마모성 강철로 만들어지고 표면 담금질됩니다. 이 디자인은 표준 슬라이더 구성 요소를 사용하고 교체 가능한 인서트는 마모되기 쉬운 영역을 위해 설계되었습니다. 우리는 금형과 함께 자세한 유지 관리 매뉴얼과 예비 부품 목록을 제공합니다. 고객은 가이드에 따라 잠금 웨지와 슬라이더 사이의 적합성을 정기적으로 확인하고 적시에 부품을 조정하거나 교체하여 금형 수명을 연장할 수 있습니다.

Q: 10. 사출 성형 부품이 포함된 제품을 개발하고 싶은 경우 어떤 지원을 제공할 수 있나요?

제품 개발 검토 및 구조 설계부터 금형 제작, 대량 사출 성형, 프린팅, 조립까지 전폭적인 지원을 제공할 수 있습니다. 우리는 제품 개발 초기 단계에서 고객과 협력하여 비용 절감 및 제조 가능성 향상을 위한 설계를 최적화할 수 있습니다.

Q: 9. 회사의 품질 정책은 무엇입니까?

회사는 항상 "정밀, 고효율, 단조 품질"이라는 품질 정책을 고수하며 첨단 기술과 우수한 관리 팀을 통해 고객에게 고품질 서비스를 제공하기 위해 최선을 다하고 있습니다.

Q: 8. 다른 금형 기업에 비해 경쟁 우위는 무엇입니까?

당사의 장점은 싱가포르의 정밀 금형 기술, 첨단 생산 장비(다양한 수입 CNC 및 사출 성형기), 포괄적인 원스톱 생산 프로세스(설계부터 조립까지), IATF 16949 인증을 받은 엄격한 품질 관리 시스템이 결합되어 있다는 것입니다.

Q: 7.주요 고객은 누구이며, 제품은 어느 지역으로 수출됩니까?

우리는 영국의 Land Rover 및 Triumph Motorcycles, 국내 SAIC, Changan, ABB 충전소 및 일본 Tiger Corporation을 포함한 유명 기업과 좋은 협력 관계를 구축했습니다. 당사의 제품은 일본, 유럽, 미국 등의 국가로 수출됩니다.
