이 제품은 자동차 기능 구조 부품 금형 카테고리에 속하며 기어박스 변속 메커니즘 및 주변 내부 브래킷 구성 요소를 성형하기 위해 특별히 설계되었습니다. 이러한 브래킷은 기어 변속 작업으로 인한 기계적 응력을 견뎌야 하고 와이어링 하니스 및 패널의 하중을 지탱해야 하므로 금형 설계에서는 성형 부품의 치수 정확성과 구조적 강도를 보장하는 데 중점을 둡니다. 금형 구조에는 브래킷의 복잡한 기하학적 특징과 장착 구멍을 수용하기 위해 다방향 코어 당김 및 인서트 성형 기술이 포함되는 경우가 많습니다. 성형 부품은 고강성 금형강으로 만들어지며 정밀 CNC 가공 및 열처리를 통해 가공되어 장기간 고압 사출 생산 시 캐비티 치수 안정성을 보장하고 제품 변형을 방지합니다. 금형 설계는 고객이 제공한 3D 모델을 기반으로 맞춤화되어 국제 사출 금형 표준을 준수하며 후속 열 리벳팅 또는 나사 조립 공정에 적합한 건전한 기계적 특성을 갖춘 플라스틱 부품을 생산합니다.
홈 · 제품 · 자동차 내장 플라스틱 부품 사출 금형 · 기어 시프트 브래킷 사출 금형
도매 기어 시프트 브래킷 사출 금형
자동차 내장 플라스틱 부품 사출금형 · 기어쉬프트 브라켓 사출금형
구조적 완전성 · 맞춤 정밀도 · 수출 표준

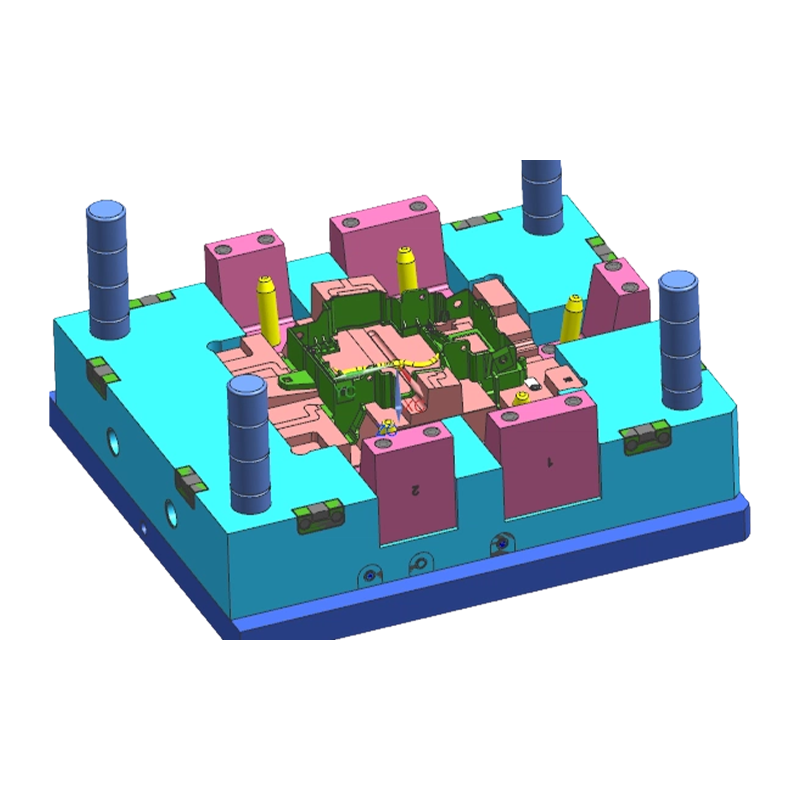

메인 어셈블리 뷰
치수 170×250×98mm
소재 PA6 GF30
제품 가격 미화 1.2달러
배달 30일
금형 가격 미화 20,000달러
금형 리드타임 45일
배송 FOB 상하이
결제 티/티
금형강 1.2344
테스트 CMM
수명 50만 장의 샷
보증 12개월
핵심 장점
- 구조적 무결성 보증: 브라켓의 내하중 특성을 기반으로 금형의 게이팅 시스템 및 냉각 회로를 최적화하여 성형 부품의 잔류 응력을 효과적으로 줄이고, 성형 후 변형을 방지하며, 조립 후 구조적 안정성을 보장합니다.
- 맞춤 정밀 제어: 중요한 금형 영역에 저속 와이어 EDM 및 정밀 연삭 공정을 활용하여 장착 구멍, 스냅핏 및 위치 지정 기둥의 치수 공차를 엄격하게 제어하여 브래킷과 이동 메커니즘 또는 장식 패널 사이의 정확한 장착을 보장합니다.
- 표준화된 수출 사양: 금형 설계 및 제조는 DIN 및 HASCO와 같은 국제 표준을 따릅니다. 주요 구성 요소는 표준 부품을 사용하므로 해외 고객의 유지 관리 및 예비 부품 교체가 용이하여 수명주기 유지 관리 비용이 절감됩니다.
- 구성 요소 수준 제공 기능: 사출 생산 및 후처리 서비스를 제공하고 금속 인서트의 핫멜트 임베딩, 플라스틱 용접 및 최종 조립을 지원하여 고객의 원스톱 조달 요구 사항을 충족합니다.

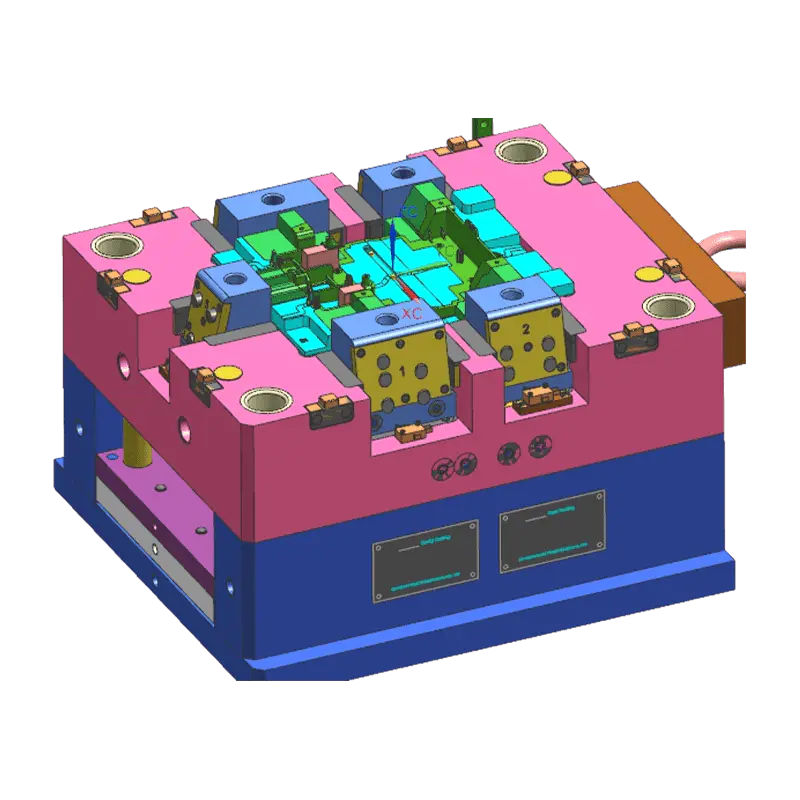

금형 코어 상세정보
제품특징
- 복잡한 형상 성형: 금형은 언더컷 및 조밀하게 분포된 강화 리브와 같은 복잡한 구조를 처리할 수 있습니다. 탈형 메커니즘은 제품의 외관을 손상시키지 않고 원활한 성형을 보장하도록 안정적으로 설계되었습니다.
- 소재 Property Adaptation: 유리섬유 강화 PA66, POM, PC/ABS 등 엔지니어링 플라스틱에 적합합니다. 성형 부품은 내마모성, 내피로성, 고온 저항성을 갖추고 있어 자동차 실내 환경에 적합합니다.
- 표면 처리 사양: 제품 표면은 요구 사항에 따라 광택 또는 질감 처리가 가능하여 내부 미적 기준을 충족하는 동시에 다른 내부 구성 요소와의 색상 및 질감 일관성을 보장합니다.
- 대량 생산 안정성: 금형은 대량 연속 생산에 적합한 넓은 가공 창을 통해 안정적인 생산 주기를 제공합니다. 사출 사이클 시간과 수율은 테스트를 통해 검증되었습니다.
응용 시나리오
- 기어박스 이동 메커니즘: 수동/자동 변속 핸들 베이스 브라켓, 변속 레버 가이드 브라켓 생산에 사용됩니다.
- 스티어링 칼럼 시스템: 스티어링 컬럼 슈라우드 브래킷 및 조합 스위치 장착 브래킷용 금형에 적용 가능합니다.
- 센터 콘솔 어셈블리: 센터 콘솔 내부 뼈대 및 기능성 부품 고정 브라켓 사출 제작에 사용됩니다.
- 자동차 부품 공급: 차량 제조업체 및 Tier 1 공급업체를 위한 OEM 표준 금형 및 사출 부품을 제공합니다.
FAQ 및 솔루션
브라켓형 사출부품은 휘어지기 쉬우며 조립간격이 과도하게 발생합니다. 이 문제는 어떻게 해결됩니까?
뒤틀림은 주로 고르지 않은 냉각이나 분자 배향 응력으로 인해 발생합니다. 금형 설계 단계에서 우리는 금형 흐름 분석 소프트웨어를 사용하여 보압 및 냉각 프로세스를 시뮬레이션하고 냉각 회로를 다르게 설계합니다. 두꺼운 벽과 얇은 벽의 접합부에 특수 냉각 조치를 적용하고 변형 보상 설계(변형 방지 가공)를 통합하여 성형 후 평탄도와 직진도를 효과적으로 제어합니다.
사출 후 브래킷에 있는 금속 인서트의 느슨해짐이나 위치 이탈을 방지하는 방법은 무엇입니까?
금형은 정밀한 인서트 위치 지정 메커니즘을 사용하고 설계 시 합리적인 치수(포함 치수)를 유지합니다. 사출 공정에서는 사출 압력과 속도를 최적화하여 용융물이 인서트에 영향을 미치고 변위되는 것을 방지합니다. 또한 금속 인서트를 예열하여 플라스틱 기판과의 접착력을 향상시켜 인서트의 안전과 신뢰성을 보장합니다.
유럽으로 수출되는 금형의 현지 기술 사양 준수는 어떻게 보장됩니까?
15년 이상의 금형 수출 경험을 바탕으로 당사의 설계 도면과 BOM은 완전히 표준화되었습니다. 금형강 등급, 열처리 경도 표시기 및 액세서리 사양은 모두 DIN 표준을 준수합니다. 또한 자세한 금형 유지 관리 매뉴얼과 예비 부품 목록을 제공하여 고객이 현지에서 표준화된 유지 관리 작업을 수행할 수 있도록 보장합니다.
| 제품 치수 | 170*250*98 |
| 제품 소재 | PA6 GF30 |
| 제품 가격 | 미화 1.2달러 |
| 제품 배송 시간 | 30일 |
| 금형 가격 | 미화 20,000달러 |
| 금형 제작 시간 | 45일 |
| 배송 조건 | FOB 상하이 |
| 지불 조건 | 티/티 |
| 금형 재료 | 1.2344 |
| 테스트 방법 | CMM |
| 금형 수명 | 500,000 |
| 보증기간 | 12개월 |
소개 우리
Fanze T&M (Jiashan) Co., Ltd.
Fanze T&M (Jiashan) Co., Ltd., formerly Shanghai Fanze Precision Mould (est. 2005), is a precision enterprise specializing in injection mold development and plastic part manufacturing. We are China 기어 시프트 브래킷 사출 금형 Suppliers and Wholesale 기어 시프트 브래킷 사출 금형 Company, Exporter. Leveraging Singaporean precision technology and an international strategy, the company integrates R&D, mold design, manufacturing, and injection molding.
저장성 Jiashan에 위치한 14,000m² 규모의 당사 시설은 고성능 일본 및 독일 기계(CNC, EDM, 와이어 커팅)를 활용하여 R&D, 금형 제작, 사출 성형, 인쇄 및 조립 등 풀 서비스 체인을 제공합니다. IATF16949 인증을 획득한 당사는 자동차 내장재, 신에너지 충전 파일 및 가전제품을 전문으로 취급하고 있습니다. 랜드로버, SAIC, ABB 등 글로벌 리더들과 파트너십을 맺고 전 세계로 수출하며 앞선 기술과 전문 경영을 통해 품질을 전달합니다.
