본 제품은 자동차 에어벤트 어셈블리 제조용으로 설계된 특수 사출금형입니다. 공기 통풍구는 일반적으로 베인, 링키지, 조절 손잡이, 하우징 쉘과 같은 여러 정밀 플라스틱 구성요소로 구성되어 다차원적인 공기 흐름 방향 조정과 정밀한 제어가 필요합니다. 금형은 클라이언트가 제공한 3D 도면 또는 샘플을 기반으로 멀티슬라이더, 회전 코어 풀링 및 핫 러너 기술을 활용하여 베인 피벗 샤프트 및 연결 슬롯과 같은 섬세한 구조를 형성하도록 개발되었습니다. 15년 이상의 수출 경험을 바탕으로 우리는 금형 수명, 조립 정밀도 및 미세한 표면 마감에 대한 유럽 및 아시아 OEM 요구 사항을 충족하여 대량 생산 시 부품 상호 교환성과 일관된 작동 느낌을 보장합니다.
홈 · 제품 · 자동차 내장 플라스틱 부품 사출 금형 · 자동차 에어컨 벤트 플라스틱 부품 사출 금형
도매 자동차 에어컨 벤트 플라스틱 부품 사출 금형
자동차 내장 플라스틱 부품 사출 금형 · 자동차 에어컨 벤트 플라스틱 부품 사출 금형
정밀 모션 · 슬라이더 메커니즘 · 얇은 벽 성형

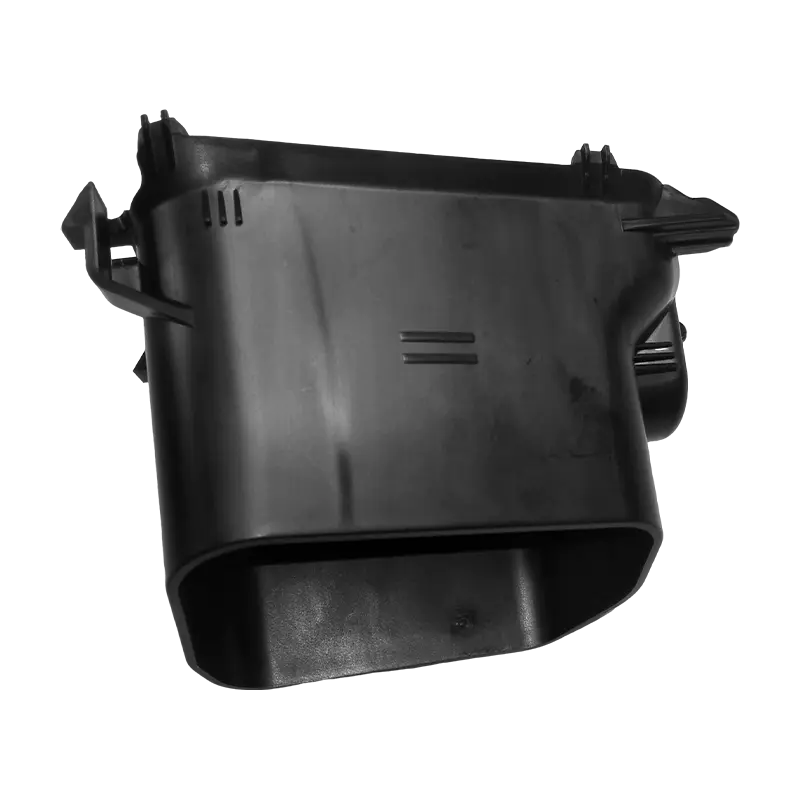

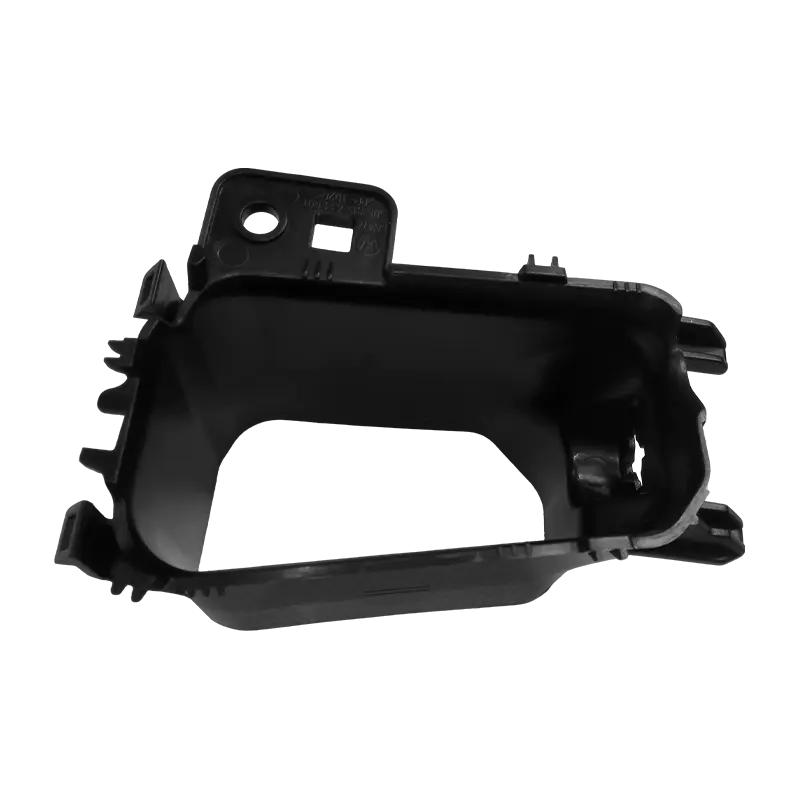

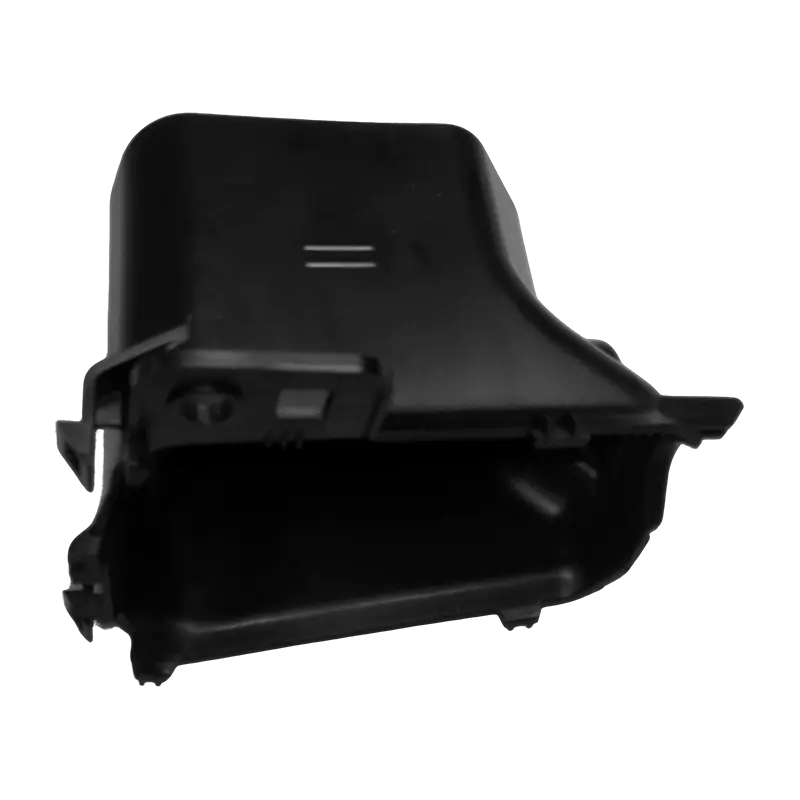

메인 어셈블리 뷰
치수 130×142×88mm
소재 PP
제품 가격 US$0.5
배달 30일
금형 가격 미화 7,000달러
금형 리드타임 40일
배송 FOB 상하이
결제 티/티
금형강 1.2738HH
테스트 CMM
수명 50만 장의 샷
보증 12개월

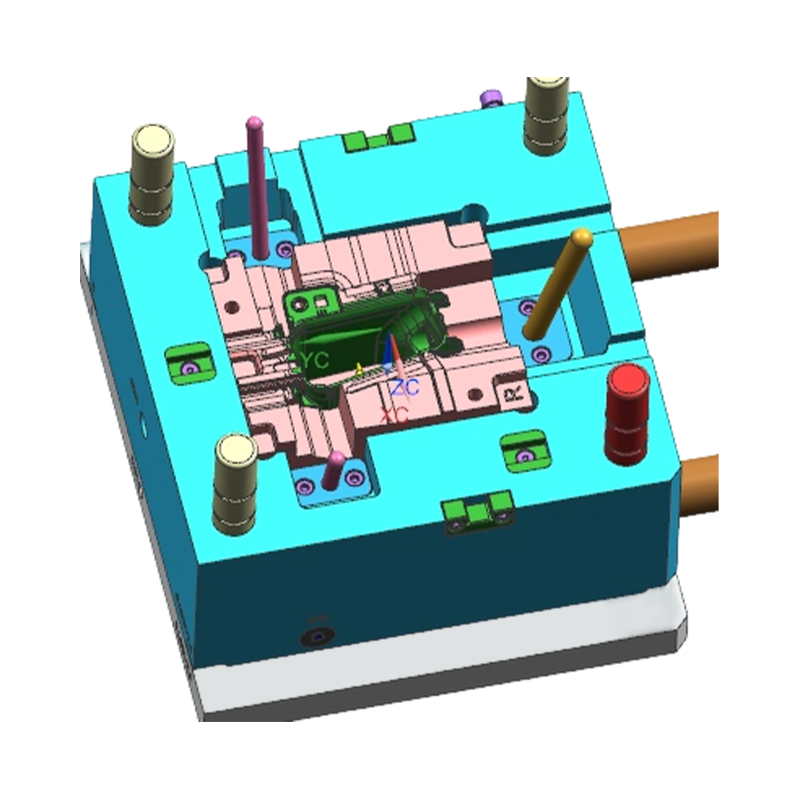

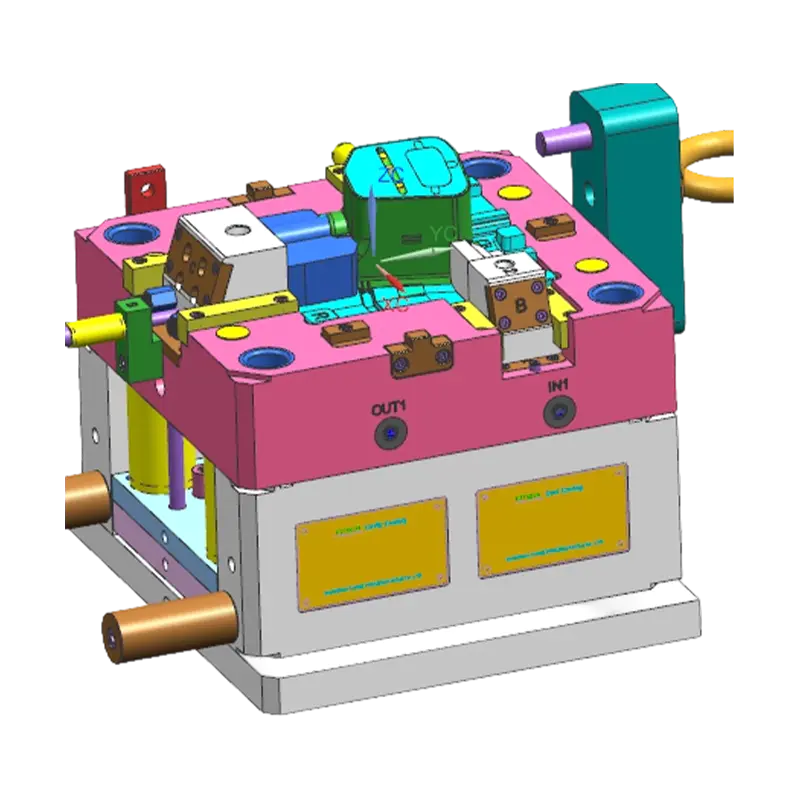

금형 코어 상세정보
핵심 장점
- 정밀 모션 구조 기능: 베인 피벗 샤프트 및 연결 메커니즘과 같은 정밀 맞춤 영역을 형성하는 데 능숙합니다. 고정밀 슬라이더 및 인서트 설계로 조립 후 부드럽고 느슨하지 않은 회전이 보장됩니다.
- 다중 구성 요소 맞춤 정밀도: 중요한 금형 치수는 다중 부품 공기 배출구 어셈블리에 대한 IT8-IT10 공차 등급 내에서 유지되어 베인의 동시 개폐가 조화롭게 이루어지도록 보장합니다.
- 표면 질감 구현: 금형 캐비티는 촉각적 느낌과 시각적 효과에 대한 내부 스타일 요구 사항에 맞게 미세한 질감, 고광택 또는 무광택 마감 처리가 가능합니다.
- 금형 수명 보증: 중요한 성형 영역은 장기간 생산 중에 플라스틱(특히 유리 섬유 강화 재료)의 마모를 견딜 수 있도록 질화 처리된 내마모성 강철을 사용합니다.
제품특징
- 정밀 슬라이더/리프터 메커니즘: 정확한 슬라이더 또는 리프터 설계는 베인 피벗 구멍, 연결 장치 스냅핏 및 하우징의 측면 개구부를 형성하여 안정적이고 안정적인 동작을 보장합니다.
- 얇은 벽 성형 기능: 날개 및 연결 장치와 같은 벽이 얇은 구조에 대한 최적화된 게이트 설계 및 용융 흐름 균형은 균일한 충전을 보장하고 뒤틀림을 최소화합니다.
- 최적화된 냉각 시스템: 등각 냉각 채널은 부품 벽 두께를 기반으로 설계되어 사이클 시간을 효과적으로 제어하고 치수 안정성을 보장합니다.
- 교체 가능한 마모 부품: 마모가 심한 영역(예: 베인 피벗 지점, 손잡이 슬롯)의 중요한 성형 인서트는 분리 가능하도록 설계되어 유지 관리가 용이하고 장기적인 비용이 절감됩니다.
응용
이 금형은 주로 계기판, 바닥 콘솔 및 뒷좌석 승객 구역을 포함한 자동차 내부용 공기 통풍구 어셈블리를 생산하는 데 사용됩니다. 이는 Tier-1 자동차 공급업체 및 OEM에 공급되는 승용차(승용차, SUV, MPV) 및 상용차에 적용됩니다.
일반적인 문제 및 솔루션
베인의 끈적거리거나 소음이 나는 회전
피벗 영역에서 구배 각도와 표면 연마 균일성을 최적화합니다. 플래시/버를 방지하기 위해 슬라이더 맞춤 간격을 검사합니다. 피벗-구멍 맞춤 공차가 사양 내에 있는지 확인하십시오.
여러 날개 사이에서 열림/닫힘 각도가 일관되지 않음
링키지 슬롯과 베인 링크 구멍의 가공 정밀도를 엄격하게 제어합니다. 금형 흐름 분석과 금형 설계 시 미리 설정된 역변형을 통해 베인 변형을 분석합니다.
조정 손잡이에 허용되지 않는 작동력(너무 높거나 낮음)
손잡이와 하우징 사이의 접촉 영역에서 마찰 표면 설계를 최적화합니다. OEM 힘 사양을 충족하기 위해 표면 거칠기와 치수 공차를 제어합니다.
중요한 고려사항
- 부품 간 관계 및 동작 경로를 확인하기 위해 금형 설계 전에 통풍구 어셈블리의 전체 3D 어셈블리 도면을 제공합니다.
- 특히 강화 재료의 경우 수축 설정 및 강철 선택 평가를 위해 플라스틱 재료 등급 및 첨가제(예: 유리 섬유 함량)를 정확하게 지정합니다.
- 슬라이더와 리프터 영역에서 오일 잔여물과 부스러기를 정기적으로 청소하십시오. 원활한 메커니즘 작동을 보장하기 위해 윤활 시스템을 검사합니다.
| 제품 치수 | 130*142*88 |
| 제품 소재 | PP |
| 제품 가격 | US$0.5 |
| 제품 배송 시간 | 30일 |
| 금형 가격 | 미화 7,000달러 |
| 금형 제작 시간 | 40일 |
| 배송 조건 | FOB 상하이 |
| 지불 조건 | 티/티 |
| 금형 재료 | 1.2738HH |
| 테스트 방법 | CMM |
| 금형 수명 | 500,000 |
| 보증기간 | 12개월 |
