제품 세부정보

능력

핵심 장점

복잡한 기하학 기능

롤링 레일, 스냅핏, 얇은 벽 리브와 같은 복잡한 형상을 형성하는 데 능숙합니다. 정밀한 슬라이더 및 이젝터 설계로 손상 없이 깨끗한 부품 배출이 보장됩니다.

맞춤 정밀 제어

중요한 금형 치수는 다중 부품 조립(레일 커버)에 대한 IT8IT10 공차 등급 내에서 유지되어 부드럽고 구속되지 않는 슬라이딩 동작을 보장합니다.

재료 적응성

금형 설계는 다양한 엔지니어링 플라스틱(예: ABS, PC/ABS, POM)을 수용하므로 고객 재료 선택에 따라 수축 및 냉각 시스템 조정이 가능합니다.

표면 마감 일관성

금형 캐비티는 내부 요구 사항에 맞게 세밀하게 텍스처링하거나 광택 처리하여 완성된 부품의 촉각적 및 시각적 일관성을 보장할 수 있습니다.

사양

제품특징

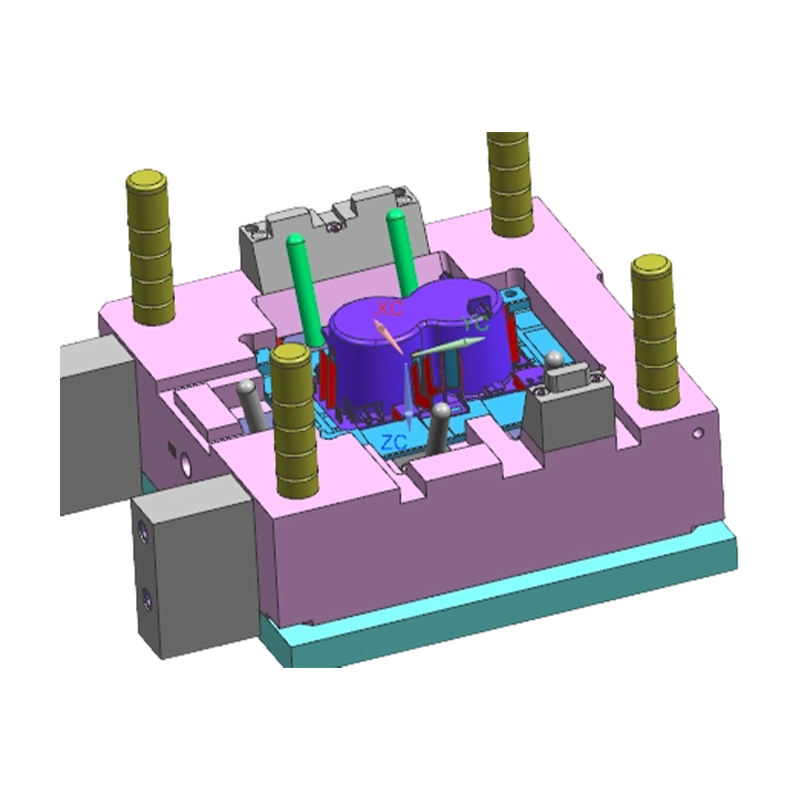

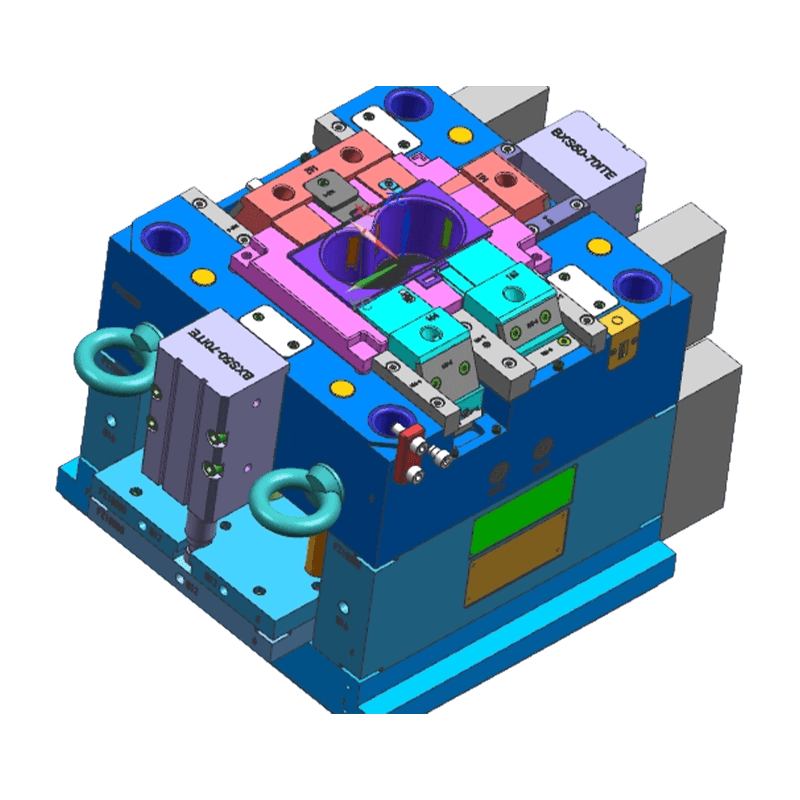

정밀 슬라이더/코어 풀 메커니즘

정확한 슬라이더 또는 리프터 설계는 롤러 가이드 레일에 언더컷과 측면 구멍을 형성하여 안정적이고 안정적인 동작을 보장합니다.

최적화된 냉각 시스템

등각 냉각 채널은 부품 벽 두께를 기반으로 설계되어 사이클 시간을 효과적으로 제어하고 수축 변형을 최소화합니다.

내마모성 디자인

전체 금형 수명을 연장하기 위해 마모가 심한 부분(예: 슬라이딩 레일)에 인서트나 국부적인 열처리를 적용합니다.

교체 가능한 마모 부품

마모가 심한 영역(예: 레일 섹션)의 중요한 성형 인서트는 분리 가능하도록 설계되어 유지 관리가 용이하고 장기적인 비용이 절감됩니다.

▸ 사용 사례

응용

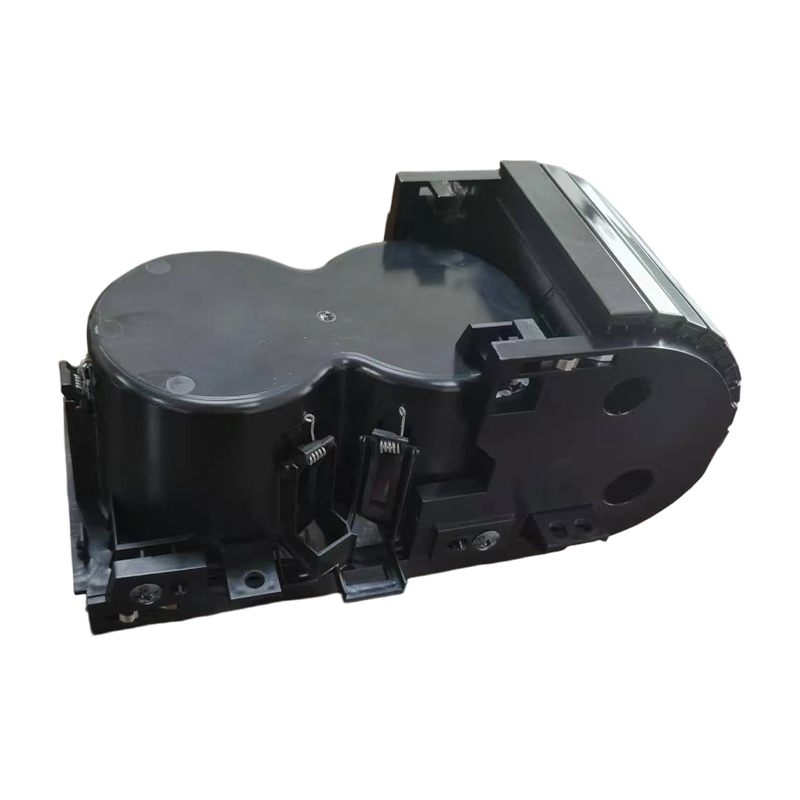

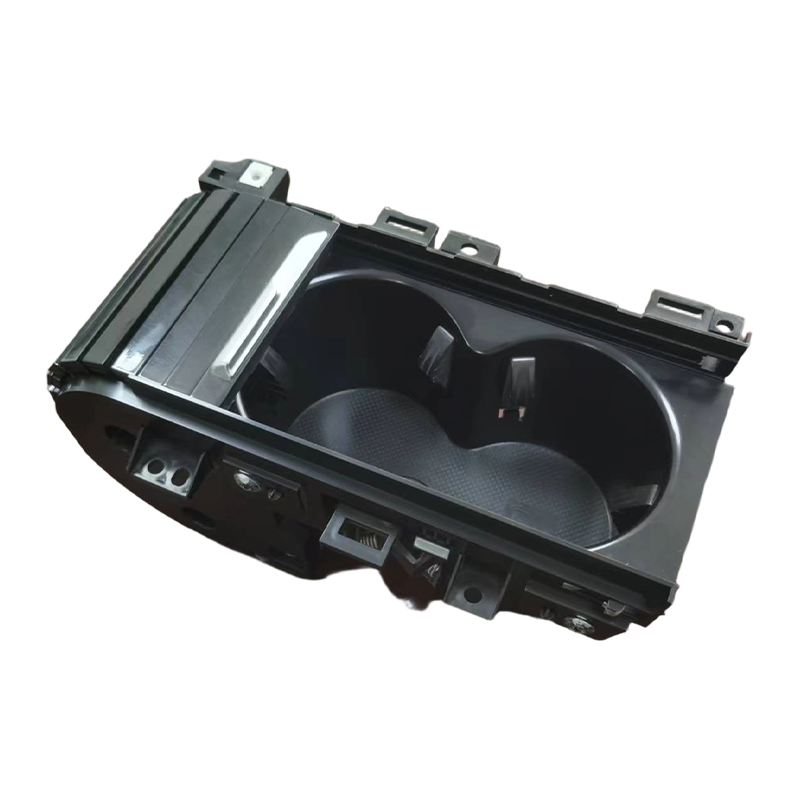

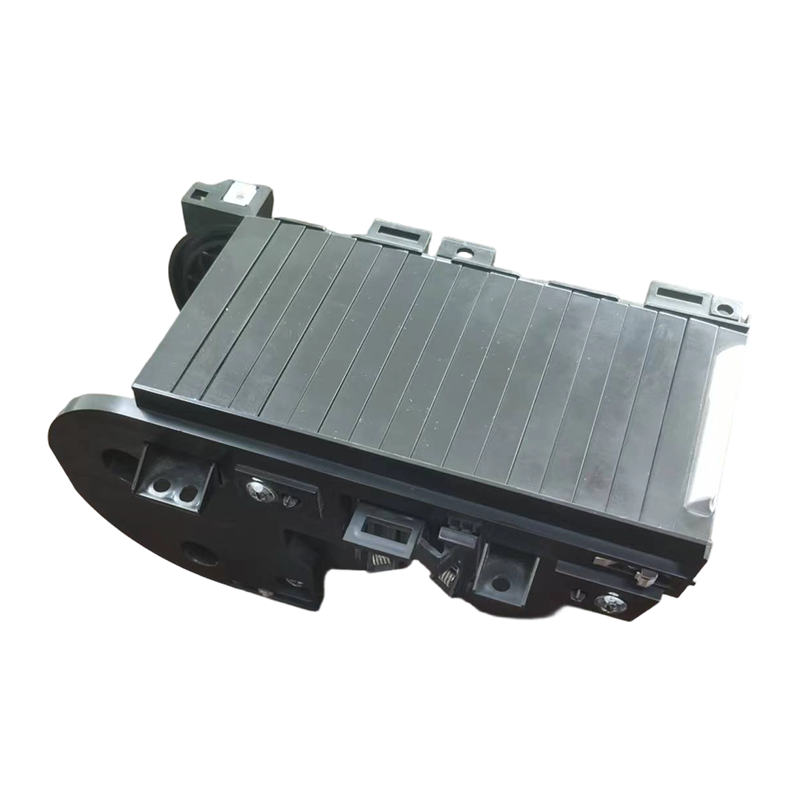

이 금형은 주로 자동차 내부 센터 콘솔용 롤러 쉐이드 컵 홀더 어셈블리를 생산하는 데 사용됩니다. 승용차(승용차, SUV, MPV)의 계기판이나 플로어 콘솔 모듈에 적용 가능하며 Tier1 자동차 공급업체 및 OEM에 공급됩니다.

◆

일반적인 문제 및 해결 방법

레일에서 롤러 커버가 시끄럽거나 미끄러지는 현상이 발생합니다.

레일 영역의 구배 각도와 표면 연마/텍스처 균일성을 최적화합니다. 플래시 또는 버를 방지하기 위해 슬라이더 맞춤 간격을 검사하십시오.

컵 홀더 하우징 가장자리 또는 스냅핏 위치에 싱크 표시가 있습니다.

금형 흐름 분석을 통해 게이트 위치를 최적화하거나 국부적인 유지 압력을 높입니다. 균일한 냉각을 보장하기 위해 해당 영역의 냉각 효율을 조정합니다.

장기간 생산 후 레일 치수 마모 및 여유 공간 증가.

레일 성형 인서트에는 질화/코팅 처리된 내마모성 강철을 사용하십시오. 더 쉬운 유지 관리를 위해 교체 가능한 인서트를 설계하십시오.

⏺

중요한 고려사항

1 부품 간 관계와 동작 경로를 확인하기 위해 금형 설계 전에 롤러 쉐이드 구성요소의 완전한 3D 조립 도면을 제공합니다.

2 수축 설정 및 강철 선택 평가를 위해 플라스틱 재료 등급 및 첨가제(예: 유리 섬유 함량)를 정확하게 지정합니다.

3 슬라이더와 레일 부분의 오일 잔여물과 부스러기를 정기적으로 청소하십시오. 원활한 메커니즘 작동을 보장하기 위해 윤활 시스템을 검사합니다.

제품 치수	110x183x86
제품 소재	PC ABS
제품 가격	미화 1.3달러
제품 배송 시간	30일
금형 가격	미화 21,000달러
금형 제작 시간	50일
배송 조건	FOB 상하이
지불 조건	티/티
금형 재료	NAK80
테스트 방법	CMM
금형 수명	500,000
보증기간	12개월

Q: 10. 사출 성형 부품이 포함된 제품을 개발하고 싶은 경우 어떤 지원을 제공할 수 있나요?

제품 개발 검토 및 구조 설계부터 금형 제작, 대량 사출 성형, 프린팅, 조립까지 전폭적인 지원을 제공할 수 있습니다. 우리는 제품 개발 초기 단계에서 고객과 협력하여 비용 절감 및 제조 가능성 향상을 위한 설계를 최적화할 수 있습니다.

Q: 9. 회사의 품질 정책은 무엇입니까?

회사는 항상 "정밀, 고효율, 단조 품질"이라는 품질 정책을 고수하며 첨단 기술과 우수한 관리 팀을 통해 고객에게 고품질 서비스를 제공하기 위해 최선을 다하고 있습니다.

Q: 8. 다른 금형 기업에 비해 경쟁 우위는 무엇입니까?

당사의 장점은 싱가포르의 정밀 금형 기술, 첨단 생산 장비(다양한 수입 CNC 및 사출 성형기), 포괄적인 원스톱 생산 프로세스(설계부터 조립까지), IATF 16949 인증을 받은 엄격한 품질 관리 시스템이 결합되어 있다는 것입니다.

Q: 7.주요 고객은 누구이며, 제품은 어느 지역으로 수출됩니까?

우리는 영국의 Land Rover 및 Triumph Motorcycles, 국내 SAIC, Changan, ABB 충전소 및 일본 Tiger Corporation을 포함한 유명 기업과 좋은 협력 관계를 구축했습니다. 당사의 제품은 일본, 유럽, 미국 등의 국가로 수출됩니다.
