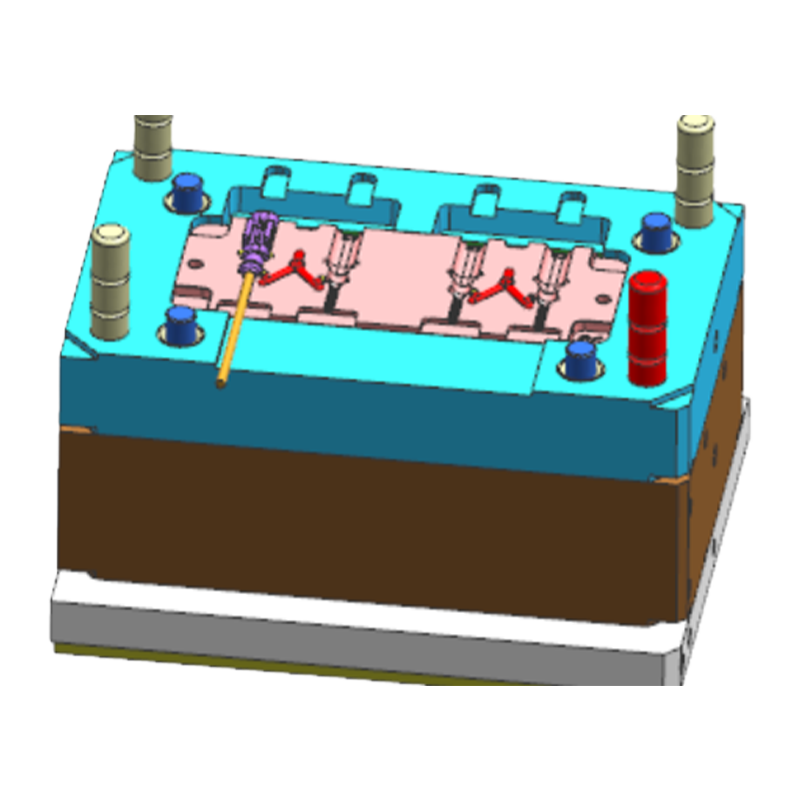

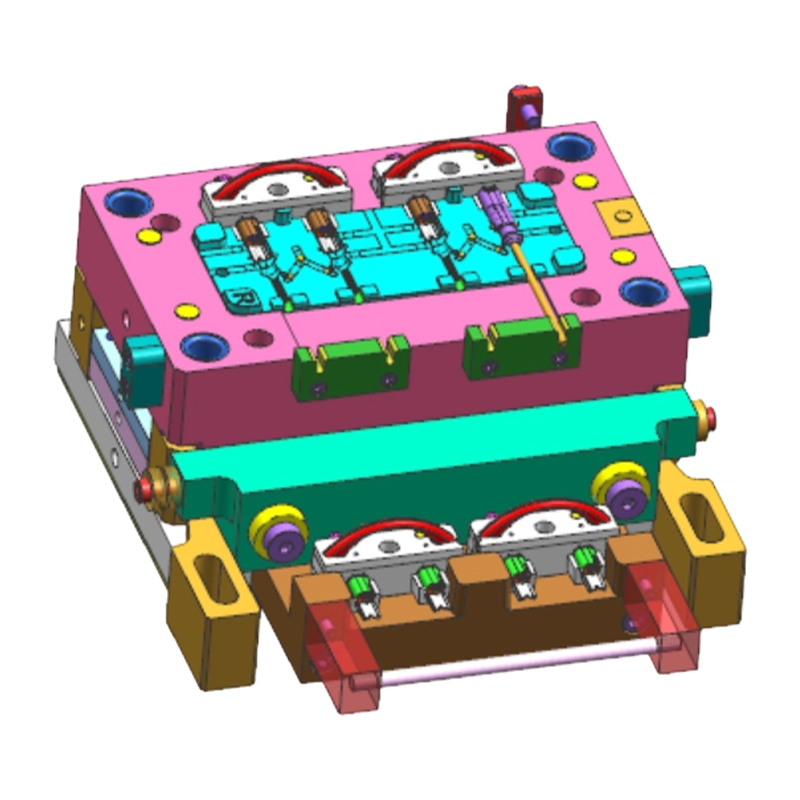

휠 속도 센서 배선 하네스 사출 금형

핵심 장점

• 통합 성형 및 조립 기능: 15년 이상의 플라스틱 금형 경험을 활용하여 당사는 커넥터 하우징 금형과 조립 공정을 동시에 개발하여 일관된 커넥터 치수 정확성과 단자 유지력을 보장합니다.
• 신호 전송 안정성: 전자기 간섭(EMI)을 효과적으로 억제하기 위해 연선 또는 차폐 구조로 설계되어 낮은 수준의 휠 속도 센서 신호에 대한 신호 무결성을 보장합니다.
• 가혹한 환경 내성: 전선 및 커넥터용으로 선택된 재료는 넓은 온도 범위(40°C ~ 125°C)에서 안정적으로 작동합니다. 씰 설계는 물, 오일 및 염수 분무 부식에 대해 IP67 이상의 보호 등급을 달성합니다.
• 기계적 강도 보증: 커넥터 하우징은 강화 엔지니어링 플라스틱으로 사출 성형되었으며 차량 진동으로 인해 단자가 빠지는 것을 방지하기 위한 견고한 보조 잠금 장치(TPA) 또는 통합 잠금 메커니즘이 특징입니다.

제품특징

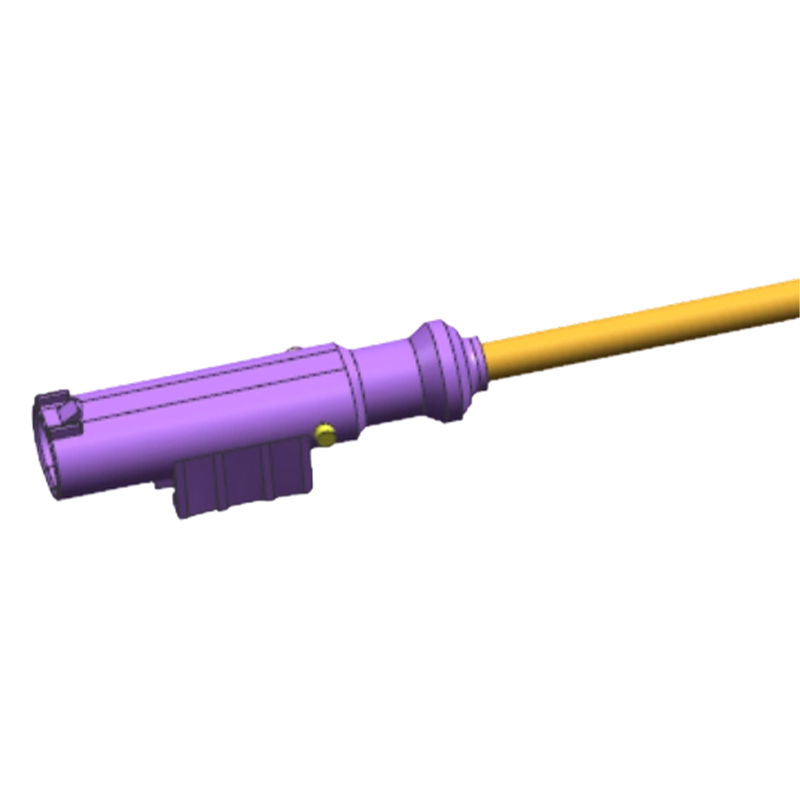

• 정밀 커넥터 성형: 커넥터 하우징은 센서 및 ECU와의 안정적인 결합을 보장하기 위해 결합 인터페이스 치수 공차가 ±0.05mm 이내로 제어되는 고정밀 도구를 사용하여 성형됩니다.
• 단자 압착 및 고정: 자동화된 압착 장비는 압착 높이와 인장력을 엄격하게 제어합니다. 커넥터 내의 단자 유지력은 USCAR2 또는 고객별 사양을 충족합니다.
• 씰링 구조 설계: 일반적으로 실리콘 또는 EPDM으로 제작되는 방사형 또는 표면 씰을 통합하여 습기 및 오염 물질 유입을 방지합니다.
• 하네스 고정 및 보호: 전선은 내마모성 테이프 또는 주름진 튜브로 감겨 있습니다. 고무 그로밋은 중요한 굽힘 지점에 적용되어 석재 충격과 장기적인 굴곡 피로를 방지합니다.
• 환경 규정 준수: 와이어 절연 및 커넥터 재료는 RoHS, REACH 및 기타 환경 규정을 준수합니다.

응용

이 제품은 다양한 승용차 및 상용차의 휠 속도 감지에 널리 사용됩니다. 주로 능동형 또는 수동형 휠 속도 센서를 ABS/ESC 제어 모듈에 연결하며 기존 연료 차량과 신에너지 차량 모두에 적합합니다.

일반적인 문제 및 솔루션

• 문제: 전송 중 신호 잡음 또는 중단.
  해결책: 쉴드 접지 연속성을 확인하십시오. 더 나은 EMI 내성을 위해 와이어 트위스트 피치를 최적화합니다. 단자와 센서/ECU 핀 사이의 접촉 저항이 지정된 한도 미만인지 확인하십시오.
• 문제: 차량 진동으로 인한 커넥터 분리.
  해결책: 커넥터 설계에 TPA(단자 위치 보증) 또는 CPA(커넥터 위치 보증) 기능을 통합합니다. 터미널 잠금 래치의 성형 무결성을 검사합니다.
• 문제: 저온에서 하네스 도관이 경화되거나 균열됩니다.
  해결책: 저온(예: 40°C) 등급의 도관 재료를 선택하십시오. 응력 집중 지점을 줄이기 위해 도관 벽 두께를 최적화합니다.

중요한 고려사항

• 하네스를 고열원(예: 배기관) 및 움직이는 부품에서 멀리 배치하십시오. 하니스 처짐 및 진동을 방지하려면 고정 클립의 간격이 적절한지 확인하십시오.
• 커넥터를 설치할 때 잠금 장치에서 "딸깍" 소리가 나는지 확인하고 부드럽게 뒤로 당겨서 단단히 결합되었는지 확인하십시오.
• 특히 날카로운 몸체 가장자리나 구멍을 통과하는 지점에서 하네스 외부 피복의 마모 여부를 정기적으로 검사하십시오.

Q: 10. 사출 성형 부품이 포함된 제품을 개발하고 싶은 경우 어떤 지원을 제공할 수 있나요?

제품 개발 검토 및 구조 설계부터 금형 제작, 대량 사출 성형, 프린팅, 조립까지 전폭적인 지원을 제공할 수 있습니다. 우리는 제품 개발 초기 단계에서 고객과 협력하여 비용 절감 및 제조 가능성 향상을 위한 설계를 최적화할 수 있습니다.

Q: 9. 회사의 품질 정책은 무엇입니까?

회사는 항상 "정밀, 고효율, 단조 품질"이라는 품질 정책을 고수하며 첨단 기술과 우수한 관리 팀을 통해 고객에게 고품질 서비스를 제공하기 위해 최선을 다하고 있습니다.

Q: 8. 다른 금형 기업에 비해 경쟁 우위는 무엇입니까?

당사의 장점은 싱가포르의 정밀 금형 기술, 첨단 생산 장비(다양한 수입 CNC 및 사출 성형기), 포괄적인 원스톱 생산 프로세스(설계부터 조립까지), IATF 16949 인증을 받은 엄격한 품질 관리 시스템이 결합되어 있다는 것입니다.

Q: 7.주요 고객은 누구이며, 제품은 어느 지역으로 수출됩니까?

우리는 영국의 Land Rover 및 Triumph Motorcycles, 국내 SAIC, Changan, ABB 충전소 및 일본 Tiger Corporation을 포함한 유명 기업과 좋은 협력 관계를 구축했습니다. 당사의 제품은 일본, 유럽, 미국 등의 국가로 수출됩니다.
